题目内容

某组同学设计了“探究加速度与物体所受合力及质量的关系”实验．图（）为实验装置简图，A为小车，B为电火花计时器，C为装有细砂的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力等于细砂和小桶的总重量，小车运动的加速度可用纸带上打出的点求得．

（1）图（b）为某次实验得到的纸带，已知实验所用电源的频率为50Hz．根据纸带可求出小车的加速度大小为                   m/s2．（结果保留二位有效数字）

（2）在“探究加速度与质量的关系”时，保持细砂和小桶质量不变，改变小车质量，分别记录小车加速度与其质量的数据．在分析处理数据时，该组同学产生分歧：甲同学认为应该根据实验中测得的数据作出小车加速度与其质量的图象．乙同学认为应该根据实验中测得的数据作出小车加速度与其质量倒数的图象．两位同学都按照自己的方案将实验数据在坐标系中进行了标注，但尚未完成图象（如下图所示）。你认为同学      （填“甲”、“乙”）的方案更合理，请继续帮助该同学作出坐标系中的图象．

 （3）在“探究加速度与合力的关系”时，保持小车的质量不变，改变小桶中细砂的质量，该同学根据实验数据作出了加速度与合力的图线如图（），该图线不通过坐标原点，试分析图线不通过坐标原点的原因．

答：　　　　　　　　　　　　　　　　　　　　　．



【答案】

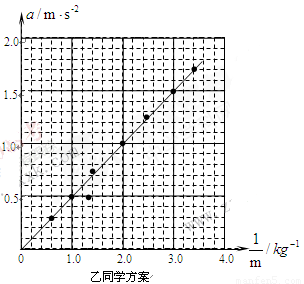

（1）3.2（2） 乙 如图

（3）实验前未平衡摩擦力

【解析】略



练习册系列答案
相关题目
Ⅰ用游标卡尺测得某样品的长度如左图所示，其示数L=
10.25
10.25
mm；用螺旋测微器测得该样品的外径如图所示，其示数D=
6.550
6.550
mm．

Ⅱ某组同学设计了“探究加速度a与物体所受合力F及质量m的关系”实验．图（a）为实验装置简图，A为小车，B为电火花计时器，C为装有细砂的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于细砂和小桶的总重量，小车运动的加速度a可用纸带上打出的点求得．
①图（b）为某次实验得到的纸带，已知实验所用电源的频率为50Hz．根据纸带可求出电火花计时器打B点时的速度为
1.6
1.6
 m/s，小车的加速度大小为
3.2
3.2
m/s2．（结果均保留二位有效数字）

②在“探究加速度a与质量m的关系”时，某同学都按照自己的方案将实验数据在坐标系中进行了标注，但尚未完成图象（如图3所示）．请继续帮助该同学作出坐标系中的图象．
③在“探究加速度a与合力F的关系”时，该同学根据实验数据作出了加速度a与合力F的图线如图（c），该图线不通过坐标原点，试分析图线不通过坐标原点的原因．答：
实验前未平衡摩擦力
实验前未平衡摩擦力
．
（2011?河北模拟）某组同学设计了“探究加速度a与物体所受合力F及质量m的关系”实验．图（a）为实验装置简图，A为小车，B为电火花计时器，C为装有细砂的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于细砂和小桶的总重量，小车运动的加速度a可用纸带上打出的点求得
（1）图（b）为某次实验得到的纸带，已知实验所用电源的频率为50Hz取纸带上每两个点为一个计数点A、B、C、D、E．根据纸带可求出小车的加速度大小为
0.31
0.31
m/s2．（结果保留两位有效数字）
②在“探究加速度a与质量m的关系”时，保持细砂和小桶质量不变，改变小车质量m，分别记录小车加速度a与其质量m的数据．在分析处理时，该组同学存在两种方案；甲同学认为应该根据实验中测得的数据作出小车加速度a与其质量m的图象；乙同学认为应该根据实验中测得的数据作出小车加速度a与其质量倒数
1m
的图象．两位同学都按照自己的方案将实验数据在坐标系中进行了标注，但尚未完成图象（如下图所示）．你认为同学
乙
乙
（填“甲”、“乙”）的方案更合理．请继续帮助该同学作出坐标中的图象．
（2）“探究加速度a与合力F的关系”时，保持小车的质量不变，改变小桶中细砂的质量，该同学根据实验数据作出了加速度a与合力F的图线如图（c），该图线不通过坐标原点，试分析图线不通过坐标原点的原因．
答：
实验前该同学未平衡（或未完全平衡）摩擦力
实验前该同学未平衡（或未完全平衡）摩擦力
．
某组同学设计了“探究加速度a与物体所受合力F及质量m的关系”实验．图（a）为实验装置简图，A为小车，B为电火花计时器，C为装有细砂的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于细砂和小桶的总重量，小车运动的加速度a可用纸带上打出的点求得．

①图（b）为某次实验得到的纸带，已知实验所用电源的频率为50Hz．根据纸带可求出小车的加速度大小为
3.2
3.2
m/s2．（结果保留二位有效数字）
②在“探究加速度a与质量m的关系”时，保持细砂和小桶质量不变，改变小车质量m，分别记录小车加速度a与其质量m的数据．在分析处理数据时，该组同学产生分歧：甲同学认为应该根据实验中测得的数据作出小车加速度a与其质量m的图象．乙同学认为应该根据实验中测得的数据作出小车加速度a与其质量倒数
1m
的图象．你认为同学
乙
乙
（填“甲”、“乙”）的方案更合理．
③改变所挂钩码的数量，多次重复测量．在某次实验中根据测得的多组数据可画出a-F关系图线（如图所示）．
此图线的AB段明显偏离直线，造成此误差的主要原因是
C
C
（单选题）
A．小车与轨道之间存在摩擦B．导轨保持了水平状态
C．所挂钩码的总质量太大D．所用小车的质量太大．
某组同学设计了“探究加速度a与物体所受合力F及质量m的关系”实验．图（a）为实验装置简图，A为小车，B为电火花计时器，C为装有细砂的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于细砂和小桶的总重量，小车运动的加速度a可用纸带上打出的点求得．
①图（b）为某次实验得到的纸带，已知实验所用电源的频率为50Hz．根据纸带可求出小车的加速度大小为
3.2
3.2
m/s2．（结果保留二位有效数字）

②由于没有始终满足小车的质量M远大于钩码的质量m的关系，结果得到的图象应是下图中的
D
D
（2012?增城市模拟）（1）如图1的装置中，两个相同的弧形轨道M、N，分别用于发射小铁球P、Q，两轨道上分别装有电磁铁C、D；调节电磁C、D的高度，使AC=BD，从而保证小铁球P、Q在轨道出口处的水平初速度v0相等．将小铁球P、Q分别吸到电磁铁上，然后切断电源，使两小铁球以相同的初速度从轨道M、N下端口射出，实验结果是两小球同时到达E处，发生碰撞．现在多次增加或减小轨道M口离水平面BE的高度（即只改变P球到达水平面速度的竖直分量大小），再进行实验的结果是：
①
总是发生碰撞
总是发生碰撞
，试分析回答该实验现象说明了：②
P水平方向的分运动是匀速直线运动
P水平方向的分运动是匀速直线运动
，③
各分运动具有独立性
各分运动具有独立性
．
（2）某组同学设计了“探究加速度a与物体所受合力F及质量m的关系”实验．图（a）为实验装置简图，A为小车，B为电火花计时器，C为装有细砂的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于细砂和小桶的总重量，小车运动的加速度a可用纸带上打出的点求得．
①图（b）为某次实验得到的纸带，已知实验所用电源的频率为50Hz．根据纸带可求出电火花计时器打B点时的速度为
1.6
1.6
 m/s，小车的加速度大小为
3.2
3.2
m/s2．（结果均保留二位有效数字）
②在“探究加速度a与质量m的关系”时，某同学都按照自己的方案将实验数据在坐标系中进行了标注，但尚未完成图象（如下图所示）．请继续帮助该同学作出坐标系中的图象．
③在“探究加速度a与合力F的关系”时，该同学根据实验数据作出了加速度a与合力F的图线如图（c），该图线不通过坐标原点，试分析图线不通过坐标原点的原因．答：
实验前未平衡摩擦力
实验前未平衡摩擦力
．
