题目内容

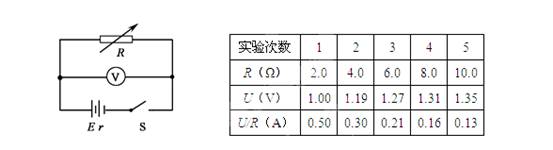

某同学要测量一节干电池的电动势和内阻，实验器材仅有一个电压表（内阻很大）、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．
1.根据表中提供的数据，若利用图像确定电池的电动势和内电阻，则可作以下四项中的 项图像；?A.
B.
C.
D.
2.根据（1），利用测得的数据，在坐标纸上画出适当的图像；
3.再写出一组有别于（1）中的量作为坐标，使画出的图像为一条直线,所选的量是:
4.由做出的图像可知，该电池的电动势E= V（保留三位有效数字），内阻r= Ω
【答案】
1.A

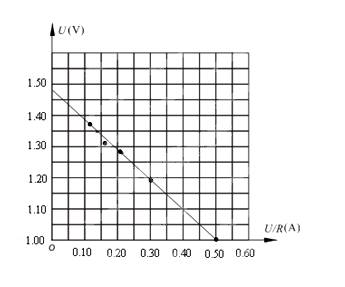

2.见右图（不用直尺画图不给分）
3.
或
（留心一下其他答案）
4.1.45-1.50 ，（两位有效数字不给分）0.90~1.00
【解析】略
