题目内容
如图所示，直线
OAC为某一直流电源的总功率P总随着电流I变化的P－I图线，抛物线OBC为同一直流电源内部的热功率Pr随电流I变化的图线，若A、B对应的横坐标为2 A，则下面说法中正确的是
A．
电源电动势为
3 V，内阻为1 ΩB．
线段
AB表示的功率为2 WC．
电流为
2 A时，外电路电阻为0.5 ΩD．
电流为
3 A时，外电路电阻为2 Ω
答案：ABC

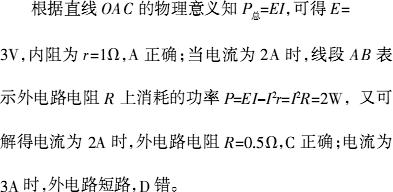

解析：
解析：
|
|
