题目内容

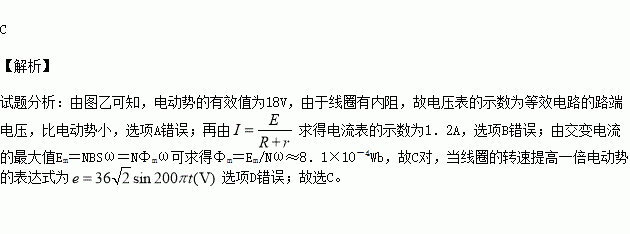

图甲是一台小型发电机的构造示意图。线圈逆时针匀速转动，产生的正弦式交变电动势e随时间t变化的图像如图乙所示。发电机线圈的匝数为100匝，电阻为3Ω，外接灯泡的电阻为12Ω，电压表和电流表都为理想电表。则（ ）

A．电压表的示数为18V

B．电流表的示数为1．7A

C．穿过线圈磁通量的最大值为8．1×10－4Wb

D．若仅将线圈的转速提高一倍，则线圈电动势的表达式为

练习册系列答案
相关题目

如图所示为LC振荡电路某时刻的情况，以下说法不正确的是（ ）

A．电容器正在充电

B．电感线圈中的磁场能正在增加

C．电感线圈中的电流正在增大

D．此时刻自感电动势正在阻碍电流增大

锂电池因能量高、环保无污染而广泛使用在手机等电子产品中。现用充电器为一手机锂电池充电,等效电路如图所示,充电器电源的输出电压为U,输出电流为I,手机电池的内阻为r,下列说法正确的是（ ）

A．电能转化为化学能的功率为UI-I2r

B．充电器输出的电功率为UI+I2r

C．电池产生的热功率为I2r

D．充电器的充电效率为

下列说法正确的是__________（填正确答案标号）

A．分子间距离增大时，分子力一定做负功

B．扩散运动表明组成物质的分子是运动的

C．食盐晶体中的钠、氯离子按一定规律分布，具有空间上的周期性

D．第二类永动机不违背能量守恒定律，科技发展到一定程度就能制成

如图所示，固定在同一水平面内的两根光滑平行长直金属导轨的间距为d，其右端接有阻值为R的电阻，整个装置处在竖直向上磁感应强度大小为B的匀强磁场中。一质量为m的导体杆ab垂直于导轨放置，且与两导轨保持良好接触。现杆受到水平向左、垂直于杆的恒力F作用，从静止开始沿导轨运动，当运动距离L时，速度恰好达到最大。杆的质量分布均匀，接入电路的电阻为r，导轨电阻不计，运动过程中杆始终与导轨保持垂直，重力加速度大小为g。对于此过程，下列说法中正确的是（ ）

A．杆的速度最大值为

B．流过电阻R的电量为

C．恒力F做的功与安培力做的功之和等于杆动能的变化量

D．安培力做功的绝对值等于回路中产生的焦耳热

在光滑水平面上有两个小木块A和B，其质量mA=1kg、mB=4kg，它们中间用一根轻质弹簧相连，弹簧处于原长状态．一颗水平飞行的子弹质量为m=50g，以V0=500m/s的速度在极短时间内射穿两木块，已知射穿A木块后子弹的速度变为原来的，且子弹射穿A木块损失的动能是射穿B木块损失的动能的2倍．求:

（1）子弹射穿A、B时两木块的速度；

（2）系统运动过程中弹簧的最大弹性势能．

如图所示，电流表、电压表均为理想电表，L为小电珠。R为滑动变阻器，电源电动势为E，内阻为r。现将开关S闭合，当滑动变阻器滑片P向左移动时，下列结论正确的是

A．电流表示数变小，电压表示数变大 B．小电珠L变暗

C．电容器C上电荷量变大 D．电源的总功率变大

如图所示，有一长为L =5.8m、与水平方向的倾角θ=37°的传送带AB，以速度v0=4m/s沿逆时针方向匀速运行．其底端B处与水平面CD有一小段光滑圆弧（图中未画出），水平面上距C点左侧L =2.75m的 D处有一固定的弹性挡板，现将一小物块（可视为质点）轻轻放在传送带顶端 A处，已知小物块与传送带、水平面之间的动摩擦因数分别为μ1=0.5、μ2=0.1，设物块每次通过B、C交接处速度大小均不变，且与固定挡板碰撞无能量损失。已知sin37º=0.6，cos37º=0.8，g取10m/s，求：

（1）小物块第一次到达 B点的速度大小

（2）小物块最终停在距挡板 D多远处？

如图所示，正方形单匝线框abcd的边长为L，每边电阻均为r，线框在磁感应强度为B的匀强磁场中以角速度ω绕cd轴从图示位置开始匀速转动，转轴与磁感线垂直．一理想电压表用电刷接在线框的c、d两点上，下列说法中不正确的是

A．电压表读数为

B．电压表读数为

C．从图示位置开始计时，流过线框电流的瞬时值表达式为

D．线框从图示位置转过的过程中，流过cd边的电荷量为
