题目内容
如图所示电路中，电阻R1=R2=3Ω，R3=6Ω，S扳至1时，电流表的示数为1.0A， S扳至2时，电流表示数为1.5A，求：
【小题1】电源的电动势E和内阻r（电流表内阻不计）；
【小题2】 S扳至2时，电源的输出功率。
【小题1】E=6.0V，r=1.0Ω
【小题2】
W

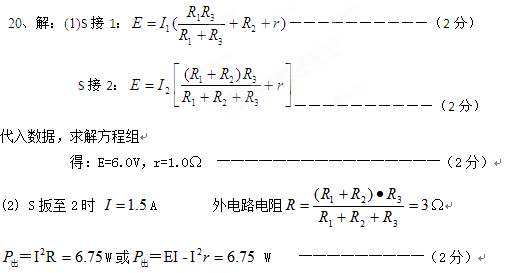

解析
