甲、乙、丙、丁四人分别面对面坐在一张四边形桌子旁边,桌上一张纸上写着数字“9”,如图1-2-28所示.甲说他看到的是“6”,乙说他看到的是“

”,丙说他看到的是“

”,丁说他看到的是“9”,则下列说法正确的是( )

图1-2-28

A.甲在丁的对面,乙在甲的左边,丙在丁的右边

B.丙在乙的对面,丙的左边是甲,右边是乙

C.甲在乙的对面,甲的右边是丙,左边是丁

D.甲在丁的对面,乙在甲的右边,丙在丁的右边

两条相交直线的平行投影是( )

A.两条相交直线 B.一条直线

C.一条折线 D.两条相交直线或一条直线

画出长为3 cm,宽为2 cm,高为3 cm的长方体的直观图.

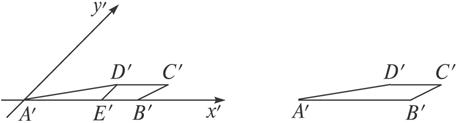

如图1-2-24所示,梯形ABCD中,AB∥CD,AB=4 cm,CD=2 cm,∠DAB=30°,AD=3 cm,试画出它的直观图.

图1-2-24

图1-2-22是从某一种型号的滚筒洗衣机抽象出来的几何体(单位:cm),试画出它的三视图.

图1-2-22

如图1-2-13,直角梯形ABCD绕底边AD所在直线EF旋转,在旋转前,非直角的腰的端点A可以在DE上选定.当点A选在射线DE上的不同位置时,形成的几何体大小、形状不同,分别画出它的三视图并比较其异同点.

图1-2-13

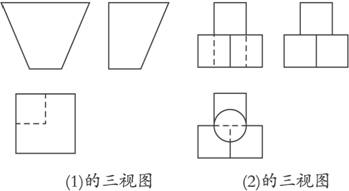

画出图1-2-11所示几何体的三视图.

图1-2-11

画出图1-2-9几何体的三视图:(阴影面为视角正面)

图1-2-9

根据图1-2-7中物体的三视图,画出物体的形状.

图1-2-7

图1-2-5是一个零件的三视图,试画出这个零件的实物图.

图1-2-5
