我们常用的热得快、电热壶、蒸馏水发生器中的发热管是用氧化镁粉末包住电阻丝制成的，根据日常经验判断，氧化镁是．（填“导体”或“绝缘体”）

图教室中两灯都标有“220 40”字样，请用笔画线连电路图，使一个开关控制两盏灯且两灯都能正常发光．

在如图所示电路的〇里填上适当的电表符号，使电阻R₁与R₂并联．

将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L₁与L₂串联，电压表V₁测L₁两端的电压，V₂测L₂两端的电压．

在做“伏安法”测电阻的实验中：
（1）其原理是______；
（2）实验中需测量的物理量有______、_______；
（3）在实验中用______来改变待测电阻两端的电压；
（4）连接电路过程中，开关应______；闭合开关前，滑动变阻器的阻值应调到______．

为了测定额定电压为2.5V的小灯泡的额定功率，利用了如图所示的电路图．
（1）甲、乙两表中，甲表是______表，乙表是______表．
（2）合上开关，发现灯泡两端的电压只有2V，为了测定灯泡的额定功率，滑动变阻器的滑片应向______端移动，直到电压表示数为______V时才停止移动滑片．若这时两表的示数分别为“2.5V”和“0.24A”，则小灯泡的额定功率为______W．
（3）若闭合开关后发现电流表指针偏转，电压表指针没有偏转，该故障的原因是______（选填下列故障原因的字母代号）．
A．灯泡短路 B．灯泡断路
C．电源接触不良 D．电流表接线短路．

在“研究电流跟电压、电阻的关系”中，数据记录在表一和表二中．
表一

R=5Ω	电压/V[来	1.0	2.0	3.0
R=5Ω	电流/A	0.2	0.4	0.6

U=3V	电阻/Ω	5	10	15
U=3V	电流/A	0.6	0.3	0.2

（1）根据实验数据，可得出如下结论：
由表一可得：______．
由表二可得：______．
（2）在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将______3V（选填“大于”、“小于”或“等于”）．此时应调节滑片，使滑动变阻器阻值变______，直至电压表的示数为3V．

小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为______V，电流表的示数为______A，电阻R的阻值为______Ω．

小明为了探究焦耳定律，设计了如图所示的实验，只连接了一次电路就完成了实验探究．
他的方法是：用电阻丝（其中R_甲≠R_乙）给烧瓶中的煤油（煤油质量相等）加热，然后观察煤油在插入密封烧瓶里的玻璃细管中上升的高度，就可以对比电阻丝产生热量的多少．请观察实验电路，分析回答下列问题：
（1）探究电阻产生热量的多少与电阻的关系时，应该对比______两个烧瓶中煤油柱上升的高度（选填“甲”、“乙”或“丙”，下同）．
（2）探究电阻中产生热量的多少与电流关系时，应该对比______两个烧瓶中煤油柱上升的高度，而这两个烧瓶中的电阻丝的阻值应该______（选填“相等”或“不等）

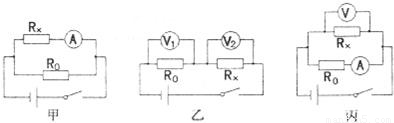

如图，在不知道电源电压的情况下，能够利用已知电阻R测出未知电阻R_x阻值的电路图是______（选填“甲”、“乙”、“丙”中的一个）．
