起重机在20s内把重物匀速提到楼顶，起重机所做的总功是4×10⁴J，额外功是1.6×10⁴J，则起重机的总功率是 W，机械效率是．

一台单缸四冲程汽油机，飞轮转速是1200r/min，该汽油机每秒钟内完成个冲程．用两个相同的加热器，分别对质量相等的甲、乙两种液体加热，其温度随时间变化的图线如图所示，由图线可以看出比热容较大的是．

如图所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则处电表示电压表．

如图所示是一种自动测定油箱内油面高度的装置．
（1）图中虚线框内的装置相当于简单机械中的    ；
（2）图中R是电学中的什么元件    ；
（3）油量表是用    表改装的；
（4）当油箱中的浮标向上运动时，R的电阻值将    ，对电流的阻碍作用将    ，此时电路中的电流将    ．（选填“增大”或“减小”）．

请在下面的虚线框内画出图中手电筒的电路图．

如图，用动滑轮提起重物的示意图，请在图中作出反映动滑轮实质的杠杆示意图．

用如图所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L₁和L₂并联，用电流表测出L₂中的电流（约1.2A），S作总开关．

进行电路连接时，绝不允许用电线把电源的两极直接连接起来，是因为（）
A、有触电的危险；B、电路中没有电流
C、电流太小会损坏电源；D、电流太大会损坏电源

某班同学做“用滑动变阻器改变电流”的实验，电路如图所示．
（1）连接实物时，开关应当，滑片P应移动最端（选填“左”或“右”）；
（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是．

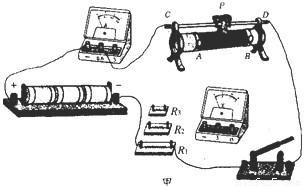

刘阳同学想利用图甲所给实验器材，探究电流与电压和电阻的关系．
（1）在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出：

A    ；
B    ．

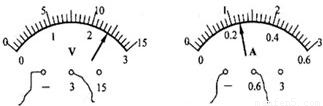

（2）错误纠正后，闭合开关，某时刻电压表和电流表的示数如图所示．流过电阻的电流为    A，电阻两端的电压为    V，该电阻的阻值为    Ω

（3）在本实验中，若探究电流与电压的关系，应控制不变，在研究电流跟电阻的关系时，应保持不变，这种研究问题的方法叫做．
（4）右表是刘阳同学探究电流与电压的关系时记录的几组实验数据，

实验次数	1	2	3	4	5
电压/V	1.0	1.5	2.0	2.5	2.8
电流/A	0.10	0.15	0.20	0.25	0.28

通过对表中数据的分析，可得到的初步结论是：．
