如图所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，下列叙述正确的是（）

A．电流表的读数变大，电压表的读数变小，灯泡变暗
B．电流表的读数变小，电压表的读数变大，灯泡变亮
C．电流表、电压表的读数都变小，灯泡变暗
D．电流表、电压表的读数都变大，灯泡变亮

将额定电压相同的两个灯泡L₁、L₂串联后接入电路中，如图所示．接通电路后发现L₁要亮一些，则下列判断正确的是（）

A．L₁的电阻比L₂的小
B．L₁的额定功率比L₂的大
C．两灯正常工作时L₁发光要暗一些
D．若将两灯并连接入电路，L₁发光要亮一些

请将图中的插座连接在电路中．

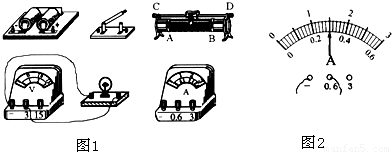

小丽做“测量小灯泡电功率”的实验，如图1所示是实验所用到的器材
（1）用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整；
（2）完成电路连接井闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压（3v）出现故障的可能原因是______（填字母代号）
A．灯泡短路；B．灯泡断路；C．电压表短路；D．电流表断路
（3）排除电路故障后，灯泡正常发光时，电压表的示数是2.5V．电流表示数如图2所示，此时小灯泡的电功率是______w．

在“测量小灯泡电阻”的实验中．已知电源电压为3V，小灯泡的正常发光时电压为2.5V．
（1）连接电路时，开关应 ______．
（2）请你用笔画线代替导线将图中的电路连接完整．
（3）闭合开关前，应先将滑动变阻器的滑片移到 ______端（选填“A”或“B”）．闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是 ______．

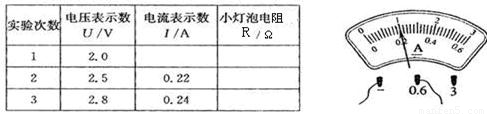

（4）排除故障后，得到的数据如下表．在第1次实验中，小灯泡两端电压为2V时，电流表示数如图右所示，则通过灯泡的电流为 ______A，此时小灯泡的实际电阻为 ______Ω．

（5）由上表可知，小灯泡正常发光时电阻为 ______Ω；小灯泡的实际电阻随实际电压的增大而 ______（选填“增大”或“减小”）．

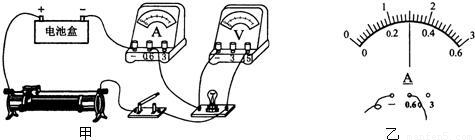

小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，图为他所连的实验电路．
（1）电池盒中至少有______节干电池．
（2）经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验．请在他接错的导线上打上“×”，并改正．
（3）实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示．则该小灯泡的额定电流为______A，额定功率为______W．

你见过戴着面罩或墨镜的工人进行电焊作业吗？电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起．电焊机工作时有很大电流，但不会连续工作，所以导线中会产生迅速变化、时断时续的电流．
（1）电焊机输出电压40V、输出功率2000W，某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，从安全角度考虑，计算说明应选择哪种导线作为电焊机的输出导线？

导线规格
导线横截面积S（mm²）	2.5	4	6	10
安全载流量I（A）	28	37	47	68

（2）焊条熔点为1100℃，比热容为0.4×10³J/．假设电流放出的热量全部被焊条吸收并使焊条升温，电焊机工作4s，可使一根质量为20g的焊条全部熔化吗？
（3）电焊机工作时会对周围的居民或行人的生活造成一定的影响，请指出其中的两点．

安装家庭电路时，必须把电灯和开关串联后连在线上，螺丝口灯座的螺旋套只准接在线上，熔断器应装在线上．

如图所示的三孔电源插座，“1”应接线，“2”应接线，“3”应接线．三脚插头插在三孔插座里，在插头连入电路的同时，也把用电器的与大地连接起来．

某同学家中的一个电灯不亮了，他用测电笔检查灯座的两个接线头，发现测电笔的氖管都发红光，则电路的故障原因是．
