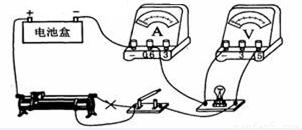

小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，图为他所连的实验电路．
（1）电池盒中至少有______节干电池．
（2）经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验．请在他接错的导线上打上“×”，并改正．
（3）实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示．则该小灯泡的额定电流为______A，额定功率为______W．

Answer 1

【答案】分析：（1）由灯泡的额定电压确定电源电压，确定干电池的节数．
（2）实物连接图中找错误之处，主要从电压表、电流表、滑动变阻器的正确使用上考虑：
从电流表、电压表的量程、连接方式、正负接线柱的接入方法上考虑．
从滑动变阻器接线柱的接入和滑片的位置考虑．
（3）电流表读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．
知道灯泡的额定电压和额定电流，根据P=UI计算额定功率．
解答：解：（1）灯泡的额定电压为3.8V，电源电压要大于3.8V，至少有3节干电池串联．
（2）经分析，滑动变阻器都选择上面两个接线柱，滑动变阻器被短路，不能起到保护电路和改变灯泡电压和电流的作用．滑动变阻器要选择一上一下接线柱，如图．

（3）电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.3A，
P=UI=3.8V×0.3A=1.14W．
故答案为：（1）3；（2）如上图；（3）0.3；1.14．
点评：在实物图中找出错误之处，对电压表、电流表、滑动变阻器的正确使用逐条分析，防止遗漏错误．
