电阻R₁，R₂串联在电路中，它们两端的电压分别用U₁，U₂表示，通过它们的电流分别用I₁，I₂表示，已知，R₁＞R₂，则I₁ I₂，U₁ U₂（填“＞”、“＜”或“=”）．

如图电路，R₁=2欧，R₂=4欧，电源电压6伏，闭合开关S，通过R₁的电流为安，电压表示数是伏．

如图所示电路，R₁=20欧，电流表A¹的读数为0.4安，闭合开关S，电流表A₂的读数为0.6安，电源电压为伏，R₂的阻值是欧．

如图电路，R₁=20欧，R₂=30欧，R₃=40欧，当开关S接1时，电流表A₁的读数是0.5安，S接2时，电流表A₂的示数是安，电源电压是伏．

如图，当开关S闭合后，两灯均能发光，且已知甲的读数为2、乙表的读数为4（表读数的单位为伏或安）．干路中的电流是3安，由图可知：
（1）灯E₁、E₂的连接方式是    ．
（2）甲是    表，乙是    表．
（3）灯E₁的电阻是    欧，灯E₂的电阻是    欧．

如图所示的电路，电压表V₁示数为3V，V₂示数为4V．若把电阻R₂与R₃位置对调，其余元件位置不变，此时有一只电压表示数变为5V，则电源电压U= V．

下表是一些长1米、横截面积为1毫米²的导线在20℃时的电阻（单位：欧）

银	0.016	铁	0.096
铜	0.017	铅	0.20
铝	0.027	锰铜	0.44
钨	0.052	镍铬合金	1.10

（1）将上表规格中的锰铜线和镍铬合金线串联在同一电路中，则通过锰铜的电流    ．
通过镍铬合金的电流．镍铬合金线上的电压    锰铜线上的电压（填“大于”、“小于”、或“等于”）．
（2）取上表中的铁、铜线各一根，并联接在同一电路中，通过它们的电流之比为    ，它们两端电压之比为    ．
若将上表中的铜线制成横截面积为4毫米²、长度为10米的铜导线，该导线的电阻是    欧．

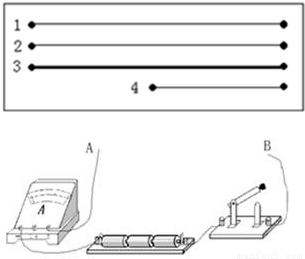

做“决定电阻大小的因素”的实验，器材如图，其中1、3为锰铜丝，2、4为镍铬丝，它们中的第3根横截面积为2S，其它根横截面积为S．
（1）为了研究电阻与导体材料有关，应将导线______和导线______先后接入电路A，B两点间．
（2）为了研究电阻与导体的长度有关，应将导线______和导线______先后接入电路A，B两点间．
（3）为了研究电阻与导体______的关系，应将导线1和导线______先后接入电路A、B两点间．

用伏安法测电阻
（1）在方框内画出电路图．
（2）伏安法测电阻的原理是______．
（3）连接电路时，开关应______，要求使用滑动变阻器的A接线柱，闭合开关前，滑动变阻器的滑片P应滑到______（填“A”或“B”），这是为______．
（4）请你按正确的电路图和要求将实物连成电路，若某次电流表、电压表示数如图所示，则电路中的电流是______安，电阻两端的电压是______伏，被测电阻阻值是______欧．

如图电路，电源电压36伏，灯泡E₁的电阻是20欧，E₂的电阻是80欧，求：（1）电路的等效电阻；（2）干路中的电流．
