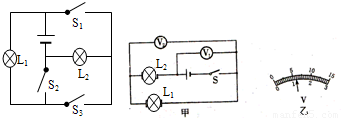

①如图，要使L₁、L₂组成串联电路，则闭合开关；要使L₁、L₂组成并联电路，则闭合开关；开关不能同时闭合，否则会发生损坏电源．
②如图甲所示电路，当S闭合时，两个电压表的指针位置均为乙图所示，则则L₁两端的电压为 V，L₂两端的电压为 V．

汽车照明大灯的灯泡内，装有两根灯丝，一根是功率大一些的远光灯丝，主要照亮车前较远的路面，另一根是功率较小一些的近光灯丝，主要照亮车前较近的路面．你认为远光灯丝和近光灯丝的连接是联．小亮家汽车照明大灯上标有“12V 60W/55W”的字样，在一段回家的路上，一个照明大灯消耗的功率和时间的关系如图所示，则在10分钟内该大灯消耗的电能是 J．

按照题目要求作图．

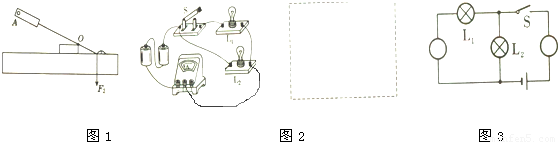

（1）如图所示，用螺丝刀撬起图钉，请在图上画出螺丝刀受到图钉阻力F₂的力臂，并画出作用在螺丝刀柄上A点的最小动力F₁的示意图．
（2）根据实物图画出电路图．
（3）请在如图圆圈中填上合适的电表并标出其正负接线柱，使之成为正确的电路图．

在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是______．
（2）为粗略判断a、b两点间导体电阻的大小，可观察______．
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为______同学的改进更好一些，理由是______．

小明设计了一种测量未知电阻Rx的实验方案，并选择了合适的器材：测量电路如图所示，电源电压恒定，滑动变阻器最大阻值未知，在A、B两点间接入的元件每次只能是电阻箱或未知电阻Rx
（1）将______接入A、B两点间；
（2）闭合开关，移动滑动变阻器滑片，到某一合适的位置时，记下电压表的示数U；
（3）断开开关，取下A、B间的元件，将______接在A、B两点间；
（4）闭合开关，调节______，使______；
（5）读出______，即可知道Rx的阻值．

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为8Ω．

（1）连接电路时开关应______．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（4）连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是______．（写出一种即可）
（5）闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，则此时灯泡消耗的实际功率______ 额定功率（选填“＞”、“＜”或“=”）．
（6）某次实验中，电压表读数为l.8V．要测量小灯泡的额定功率，应将滑片向______
（选填“A”或“B”）端滑动，继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I-U图象（图丙），根据图象，可计算出小灯泡的额定功率是______ W．
（7）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐______（选填“增大”、“减小”或“不变”），造成这一现象的原因可能是______．

如图所示的电路中，电源电压6V保持不变，闭合开关S，电压表示数为4V，电流表示数为0.4A；
求：（1）R₂两端的电压；
（2）R₁、R₂的阻值；
（3）电路中的总电阻．

下表为一台电烤箱的铭牌，其内部简化电路如图所示，R₁和R₂均为电热丝．

XX牌电烤箱
额定电压		220V
额定功率	高温档	1100W
	低温档	440W
电源频率		50Hz

求：（1）电烤箱在高温挡正常工作10min所消耗的电能；
（2）电路中R₁的阻值；
（3）电烤箱在低温挡正常工作时，电路中的电流和R₁的功率．

运行中的人造地球卫星具有能和能．人造地球卫星在近地点的速度为7.2km/s，则它在远地点的速度一定 7.2km/s（选填“大于”、“等于”或“小于”）

铜的比热容是铅的比热容的3倍，质量相等的铜块和铅块，如果供给它们的热量一样多，铅块温度升高的度数是铜块温度升高的度数的倍．使40g冰的温度从-10℃升高到0℃，但未熔化成水，需要的热量．如果这些热量是由温度从5℃降低到0℃的水来供给的，需要5℃的水 g．
