定值电阻R₁、R₂和标有额定功率为“0.9W”字样白炽灯L以及特殊电子元件E（电阻随温度升高而减小）并联接在电路中，且R₁＜R₂，改变电路两端电压U，通过每个电阻、电灯和特殊电子元件的电流也相应改变，根据实验数据绘出四个电子元件（或用电器）的I一U（或U一I）图线，如图所示。

（1）甲乙丙三个图像中，表示白炽灯的是     ，白炽灯的额定电流为     A.
（2）若将定值电阻R₁与特殊电子元件E并联后接在电压为3V电路中，电路消耗的总功率是    W.
（3）若将定值电阻R₂与白炽灯L串联后，接在电压为3.5V的电路中，则灯泡的实际功率是    W.

（1）如图1是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭．
①有同学说，这两个灯泡是串联的你的看法是　 　；简述理由：　         　．
②不打开盒子，也无任何辅助器材，如何证明你的上述看法．简要说明你的操作方法及结论：　                  　．
（2）用如图2所示电路可以估测灯泡的阻值，实验按下列步骤进行?请将有关步骤填写完 整，并回答相关问题
①第一步：按电路图正确连接电路．
②第二步：断开开关S₂，闭合开关S₁、S₃，适当调节滑动变阻器?观察到电流表示数为0.3A．
③第三步：断开开关　 　，闭合　 　，调节　 　连人电路的阻值，使电流表的示数仍然为0.3A．
④问题﹣﹣某同学在第三步操作中发现：当电阻箱（参见图3）的阻值调为19Ω时，电流表示数略大于0 3A，当电阻箱的阻值调为20Ω时，电流表示数略小于0.3A．在这种情况下，　  　（选填“应该”或“不应该”）调节滑动变阻器，以便电流表的示数恰好为0.3A．由该同学的实验，可判断所测灯泡的阻值约为　  　Ω．
（3）在做“探究影响电流做功多少的因素”实验时，可以根据灯泡的亮暗程度比较相同时间内电流做功的多少．如图4是进行该探究的电路之一．
①提供“2.5V”和“3 8V”两种规格的灯泡若干，则你所选用的灯泡是　   　．
②由图4所示电路，可探究电流做功多少与　  　的关系．
③对于“电流做功多少与通电时间的关系”，是否必需通过实验探究来发现？简要说明你的观点　                     ．

阅读短文，回答问题：
如图甲是一种可调温蒸汽电熨斗，其说明书的部分内容如下：

产品特点：
具有干湿两用功能．干用功能是指在无水状态下，通过电加热管加热底板，底板温度上升，直接压烫衣物；湿用功能是指在蒸汽状态下熨烫．自动恒温设置．针对不同面料可调节底板温度．
技术参数：
自身质量：1.3kg  额定功率：1000W 额定电压：220V
在额定电压下工作时能达到的最大喷气量：15g/min
（1）某师傅在用熨斗干烫衣服时，用了19N向下的力压熨斗，如果熨斗底板与衣服接触的面积为160 cm²，在此过程中，衣服受到的压强为             Pa．（g取10 N/kg）
（2）用熨斗汽烫前先预热，使金属底板的温度从20℃升高到220℃，温控开关自动断开．已知金属底板的质量为1kg，金属底板的比热容为0.46×10³J/（kg?℃）．则蒸汽电熨斗预热过程中金属底板吸收的热量为           J．
（3）设计生产电熨斗时，技术人员会根据不同部分的作用选用具有不同物理属性的材料．“水位观察窗”选用的材料应具有很好的         （选填“硬度”、“延展性”或“透明度”）；用熨斗汽烫时，可以看到熨斗底板蒸汽口的周围有大量“白雾”，这是因为水先    后    （上两格均填物态变化名称）形成的小水珠；某次使用时发现从蒸汽口喷出的是水柱而不是“白雾”，请你猜想可能的原因是          ．
（4）若某次使用中，该电熨斗（额定电压下）在最大喷气量状态下工作时消耗的电能中只有70%被水吸收，则该状态下每克水喷出前吸收的热量是        J．

（5）如图乙所示为自动调温电熨斗的电路图．右下方为温控部分，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．在未通电和低于预定温度时，双金属片A和静片B上的触点接通，指示灯L亮，电热丝R发热，当温度达到预定温度时，由于双金属片的金属层       （填“a”或“b”）膨胀较快，向左弯曲，电路断开，如图丙所示．调节调温旋钮C，使静片向左时，调温电熨斗的预定温度值将变______（选填“高”、“低”）．

在学校创新比赛中，小亮同学设计了一个多档位的电热水器。图甲所示是他设计的电热水器的工作电路图，R₁和R₂是两根电热丝。他设计的旋转开关如图乙所示，旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有共10个金属触点（在图乙中用“○”表示，“○”中标有1、2、3、4编号，编号相同的触点用导线连接）。可以绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将相邻的触点连接。例如，图乙中，旋钮上的箭头指向图中位置D，此时，金属滑片将1、2两触点接通，同时另一端也将3、4两触点接通。当旋钮上的箭头指向A、B、C、D不同位置时，可以实现四档加热功率。他设计的四档加热功率如下表所示：

1．如果要实现旋转开关沿某个方向转动时，加热功率依次递减或递增，通过计算，分析说明电热丝R₁和R₂的阻值应该分别为多大?旋钮上的箭头指向A、B、C、D不同位置时，分别对应哪一档加热功率?
2．小亮根据计算结果，借助电池组、电压表和电流表分别截取了电阻大小符合要求的两根电热丝，并按电路图连接好。经检查无误后，小亮将电热器接入家庭电路，同时借助电能表和手表测量电热器在不同档位工作时实际消耗的电功率，结果发现每一档的实际功率均小于按照电热丝电阻值计算的结果，测量后发现电源电压为220V。请简单解释产生这种偏差的原因。
3．使用中他发现水温开始升高较快，后来水温升高越来越慢，最后甚至会保持某个温度不再升高，此时水并没有沸腾。并且选择加热档位功率越小，水能够达到的最高温度越低，这是为什么?

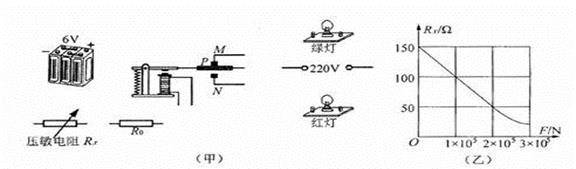

桥的入口处安装了“超载检测报警系统”．检测时，当车辆重量小于1×10⁵N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1×10⁵N时，红灯亮、绿灯灭，表示禁止通行．系统中的电路元件如图（甲）所示，其中压敏电阻Rx在检测时承受车辆的全部重量，它的阻值随所受压力F变化的图像如图（乙）所示；R₀为定值电阻；电磁继电器线圈的阻值为10Ω,当流过线圈的电流大于等于30mA时，通电线圈的作用效果大于弹簧的作用效果，衔铁被吸下，动触点P和静触点M断开并和静触点N接通；电池组的电压为6V；绿灯、红灯的正常工作电压均为220V.

(1)请在图（甲）中用笔画线代替导线完成电路连接．
(2)求出定值电阻Ro的阻值

阅读短文，回答问题：
热敏电阻
热敏电阻器是敏感元件的一类，按照温度特性不同分为正温度系数热敏电阻器(PTC)和负温度系数热敏电阻器(NTC)。PTC热敏电阻器在温度越高时电阻值越大，NTC热敏电阻器在温度越高时电阻值越低。目前普遍使用的热敏电阻器中有陶瓷热敏电阻器和有机材料热敏电阻器。图甲、乙分别为这两种热敏电阻的阻温曲线图。

热敏电阻常用在过流保护上。室温下电阻较小，而当电路因短路或过载故障而出现过大电流时，热敏电阻由于发热功率增加导致温度上升，当温度超过一定值（转变点）时，电阻瞬间剧增，回路中的电流迅速减小到安全值而起保护作用。当故障排除后，热敏电阻还可正常使用，所以其又经常被人们称为自恢复保险丝。当温度超过转变点温度时，电阻随温度变化更大的更适宜制作自恢复保险丝。
热敏电阻还可用在温度控制及温度补偿上。生活中的电蚊香加热器（如图丙）就是采用图甲所示的陶瓷热敏电阻代替电热丝作为恒温加热器的。它的工作原理如图丁，当把电蚊香片放入后，接上电源即可对其加热驱蚊、灭蚊。航天器在太空工作，当进入地球阴影时温度会急剧降低，航天器上的一些金属电阻元件的阻值会减小，而当太阳直射时温度又会升得很高，它们的阻值会增大。这一问题对于需要精确工作的航天器而言，常常是致命的伤害。为了防止这一现象的发生，可以串联一个热敏电阻对其进行补偿。
（1）图甲中的陶瓷热敏电阻在温度低于170℃时具有_________(PTC/NTC)效应。
图乙中的有机材料热敏电阻属于_______(PTC/NTC)热敏电阻。
（2）航天器在太空工作，需给金属电阻元件串联一个__(陶瓷/有机材料/NTC)热敏电阻对其进行补偿。
（3）在电路正常时，自恢复保险丝消耗的电功率很________。
（4）制作自恢复保险丝适宜选择____________(陶瓷/有机材料/NTC)热敏电阻。
（5）当将图丙所示的电蚊香加热器接入电路后，其功率随时间变化的图象最可能的是(  )

星期天，小明根据课本中有关“综合实践活动”的要求与提示，对家用电器进行相关观察和研究. 他以一只电热水壶为观察、研究对象，有关记录如下表：

“测定小灯泡的额定功率”实验的电路图如图甲所示.电源电压为6V，小灯泡L的额定电压为2.5V，电阻约为10Ω，可供选用的滑动变阻器R₁和R₂的最大阻值分别为10Ω和50Ω，

(1)应该选用的滑动变阻器是       (填“R₁”或“R₂”)；
(2)闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数.发生故障的原因可能是           .

阅读短文，回答问题：
电饭锅中的磁钢限温器
电饭锅是生活中常见的用电器：它利用磁钢限温器来控制煮饭过程中的最高温度，磁钢限温器结构如图甲所示，它由永久磁钢、感温磁钢和弹簧等组成，感温磁钢及其外套由弹簧支撑．永久磁钢的磁性不变，感温磁钢的磁性会随温度的升高而减弱，当温度达到103℃时，感温磁钢失去磁性．煮饭时，按下电饭锅的按键，永久磁钢和感温磁钢吸合，同时带动连杆使加热开关闭合，电热盘通电，当温度升高到一定程度，感温磁钢失去磁性，在弹簧的作用下感温磁钢与永久磁钢分离，同时使加热开关断开，按键跳起，电热盘停止加热．
（1）电饭锅煮饭时，电能主要转化为　　能．
（2）按键未按下时，弹簧处于　　（压缩/原长/伸长）状态．
（3）磁钢限温器工作时，不同时刻的温度如下表：

电动自行车是倍受人们青睐的一种交通工具，如图所示。其主要结构就是在原来的普通自行车的基础上，增加了电动机及供电、传动设备，它可以电动骑行，亦可以脚踏骑行。电动骑行时，蓄电池为车上的电动机供电，电动机为车提供动力；脚踏骑行时，与普通白行车相同。

下表是某型号电动白行车主要技术参数。
