题目内容

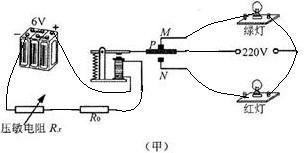

桥的入口处安装了“超载检测报警系统”．检测时，当车辆重量小于1×105N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1×105N时，红灯亮、绿灯灭，表示禁止通行．系统中的电路元件如图（甲）所示，其中压敏电阻Rx在检测时承受车辆的全部重量，它的阻值随所受压力F变化的图像如图（乙）所示；R0为定值电阻；电磁继电器线圈的阻值为10Ω,当流过线圈的电流大于等于30mA时，通电线圈的作用效果大于弹簧的作用效果，衔铁被吸下，动触点P和静触点M断开并和静触点N接通；电池组的电压为6V；绿灯、红灯的正常工作电压均为220V.
(1)请在图（甲）中用笔画线代替导线完成电路连接．
(2)求出定值电阻Ro的阻值
（1）
（说明，控制电路画对得2分，工作电路画对再得2分）
（2）R0＝90Ω（说明：本小题共4分，算出总电阻得2分，再算出R0再得2分）
解析试题分析：：（1）由于绿灯、红灯的正常工作电压均为220V，所以用导线将电池组、压敏电阻、定值电阻和电磁继电器顺次连接起来；使电磁继电器的静触点P与电源相连，动触点M和N分别与绿灯和红灯的一个接线柱相连，红灯和绿灯另外一个接线柱分别与电源相连．如图所示：
（2）从图象乙中可以看出，当压力为1×105N时，压敏电阻的阻值为100Ω；
根据欧姆定律的变形公式可得电路中的总电阻为：
，
故
．
考点：实物的电路连接；电磁继电器的组成、原理和特点；欧姆定律的变形公式；电阻的串联．
点评：本题考查了电磁继电器的原理以及实物电路的正确画法，同时还考查了欧姆定律变形公式和串联电路电阻的掌握情况．
