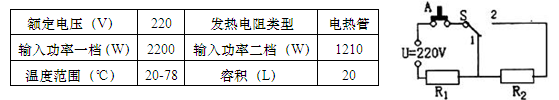

家乐牌电热水器的简化电路如图所示，A为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路。S是热水器的功率选择开关，可选择高、低两档加热功率，R₁、R₂都是发热电阻器。主要的技术指标如下表

(1)把一箱水温度升高10℃时，水吸收的热量是多少?
(2)当热水器在高档正常工作时，电路中的电流是多少?
（3）当S拨至2时．电热管的实际功率只有1000W，实际电压是多少？

小张同学家安装了一台太阳能热水器，晴天可利用太阳能集热，阴雨天可用电辅助加热，铭牌如右表所示. 求:（其中 m=ρV）

（1）太阳能热水器贮满水，水温从20℃升高到50℃时，需要吸收多少热量？
（2）用电加热时,热水器正常工作的电流有多大？
（3）贮满水的热水器,阴天里要使水温从20℃升高到50℃，其中55%的热量是由电来辅助提供的,则热水器正常工作时需加热多长时间？(不计热量损失)
（4）我国出台了一系列有关“家电下乡”的政策，其中对购买高能效、低能耗的家电产品实行政府财政补贴，就国家这一政策对能源与社会发展带来的影响，发表你的看法

、（8分）电热安全压力锅彻底解决了压力锅的安全问题，解除了普通压力锅困扰消费者多年的安全隐患；省时省电(比普通电饭锅节约30%以上)。如图是某款电压力锅及铭牌：

（7分）下图是我市江滩风景区风力发电的情景，该地区空气密度为1.3Kg/m³,一台风车的轮叶转动时可以形成面积为1m²的圆面。下表给出了在不同风速下一台风车获得的能量，当风力强劲时这些风车提供的电能既能让节能景观灯正常发光，同时还可以将电池充满电。风力不足时，由风力发电系统和蓄电池共同给景观灯通电，为景区照明。

如图所示，是红星中学九年级物理课外实践活动小组设计的风力测量仪的电路示意图。其电源电压U=3V，电路保护电阻R₁=20Ω，均匀电阻丝的阻值为R₂=30Ω，金属丝（电阻忽略不计）的上端固定在0点，下端系有一块塑料片A，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成。
（l）无风时，塑料片竖直下垂，电压表示数是多少？电路中的电流是多少？
（2）风力最强时，金属丝滑至电阻丝最左端，电压表的示数是多少？
（3）为什么不在该电路中串联一个电流表，把电流表改装成风力表？

如图所示，电热水器有加热和保温两种状态(由机内温控开关S₂自动控制)，其铭牌技术参数如表中所示．

一位同学对家里饮水机的工作情况进行了调查：饮水机加满水通电后有加热和保温两种交替工作状态(由机内温控开关S自动控制)；从该机说明书上收集到如下数据：加热器额定电压为220V，额定功率为500W；机内盛水容器的容积为5dm³。调查发现：正常加热时，在不从饮水机取水的情况下，水温由85℃开始再次加热，经过8min水温升到95℃时停止加热，该机简化电路如图19所示。
（1）请分析说明：温控开关S断开时，饮水机是处于加热还是保温状态?
（2）正常加热时，求加热器电阻R₂的阻值及通过的电流。
（3）在8min的加热过程中消耗电能为多少?机内容器中水的内能增加了多少?并简要说明它们不同的原因。[C_水=4．2×10³J／(kg·℃)]

如图所示利用小型发电机给工厂中的电动机和灯泡供电，发电机的输出功率为1kw，输电电压为250Ｖ，发电机与工厂之间距离为为400ｍ，发电机与工厂之间两根输电导线总电阻为7.5Ω，其它导线电阻忽略不计，在该电路中灯泡的实际功率为110W，电动机线圈电阻4Ω。试求：
（1）输电效率为多少？
（2）电动机的电功率以及输出功率。

电动机（如图）是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉。现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A。问：

（1）每分钟该电动机消耗的电能是多少？
（2）已知电流通过导体产生的热量Q＝I²Rt（其中I、R和t分别表示通过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是0．4Ω，则线圈每分钟产生多少热量？
（3）这台电动机每分钟所做的机械功是多少？

如图所示，电源电压8V，闭合开关后，电流表A₁的示数为0．2A，
电流表A的示数为0．3A。试求：

（1）R₁的阻值；（2分）
（2）R₂的电功率。（3分）
