如图的电路中，灯L标有“3V 1.5W”、滑动变阻器R上标有“50Ω 1A”的字样，电压表量程为0～3V，电流表的量程为0～0.6A，电源电压恒为4.5V。为了保证电路中各元件安全工作，下列说法正确的是（设灯丝的电阻保持不变）

如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是

小明观察了市场上的自动测高仪后，设计了四个电路（其R＇是滑动变阻器，R是定值电阻，电源两极间电压恒定），如图，其中能实现身高越高，电压表示数越大的电路是（ ）


图是小李探究电路变化的实验电路，其中R₁、R₂为定值电阻，R₀为滑动变阻器，R_max为滑动变阻器的最大阻值。已知电源两极间电压不变，R₁＞R₂＞R_max。当滑动变阻器R₀的滑片P置于某一位置时，R₁、R₂、R₀两端的电压分别为U₁、U₂、U₀；当滑片P置于另一位置时，R₁、R₂、R₀两端的电压分别为U₁¢、U₂¢、U₀¢。若ΔU₁＝|U₁－U₁¢|，ΔU₂＝|U₂－U₂¢|，ΔU₀＝| U₀－U₀¢ |，则

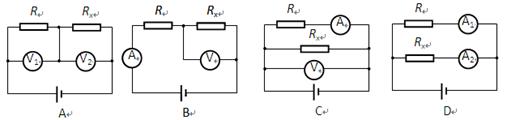

在图所示的四个电路中，电源两端电压保持不变，若定值电阻R的阻值已知，则在不拆卸元件的情况下能够测出待测电阻R_x阻值的电路是

如图所示电路，电源两端电压U保持不变，闭合开关S。当开关S₁闭合时，电路消耗的电功率为P ，电压表V₁、V₂的示数分别为U₁和U₂；开关S₁断开时，电路消耗的电功率为P¢，电压表V₁、V₂的示数分别为U₁¢和U₂¢，电阻R₃消耗的电功率为6W。已知电阻R₁=2Ω，U₁: U₁¢=3:2， U₂: U₂¢=15:16。则下列判断正确的是

在图所示的电路中，电源电压为6 伏且不变，电阻R₁阻值为20欧，滑动变阻器R₂的最大阻值为30欧，闭合电键S，将滑动变阻器的滑片P由左端移到右端，电压表、电流表示数的变化范围是

如图所示电路，电源两端电压为9V，且保持不变。R为保护电阻，滑动变阻器的最大阻值为50Ω，L为标有“6V 3W”的小灯泡，灯丝电阻不变。电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为R′。下列判断中正确的是：

如图所示，电源两端的电压保持不变，R₀为定值电阻。将滑动变阻器的滑片P置于最右端，闭合开关S。移动滑动变阻器的滑片P到某一位置，此时滑动变阻器接入电路中的电阻为R₁，电压表的示数为U₀，电流表的示数为I₀。继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻值减小为R₁/3，此时电压表的示数增大到2U₀，电流表的示数变为I₁。则下列说法中正确的是

如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：
