如图所示电路，开关S闭合后，电流表A₁的示数大于A₂的示数。下列说法正确的是

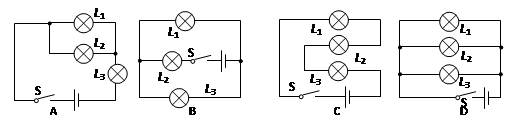

如图所示的电路中，开关闭合后，三个灯泡并联的电路是

在图所示的电路中，电源电压不变，闭合开关S，电压表V₁与电压表V₂的示数之比为2：3，电流表A的示数为l安；若将电压表V₁换成电流表A₁．则电流表A₁的示数为2安．那么电阻R₁和电阻R₃的阻值之比为

在图所示的电路中，闭合开关S，三盏灯都能发光。若其中任意一盏灯的灯丝烧断，其它两盏灯仍然发光的电路是

与图所示实验电路相对应的电路图是图中的

如图所示是一种家庭用高效电膜式电暖炉的电路图，图中电暖炉选择开关S处于断开状态，电暖炉有左、右两个阻值为100Ω的发热电阻，调节开关S可使它们分别发热，也可使它们同时发热。当开关 S 与“2”、“3”两个触点接触时，两个发热电阻的连接关系及干路中的电流大小是（ ）

A.串联  4.4A   B.并联  4.4A    C.并联  2.2A     D串联  2.2A

图是电冰箱的简化电路图。图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯。则下列判断正确的是

图是电冰箱的简化电路图。图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯。则下列判断正确的是

将R₁、R₂两个定值电阻串联起来，其等效电阻为16W，将它们并联起来，其等效电阻为3W。如果用R₃＞R₁(R₃≠R₂)替代R₁，用R₄＜R₂(R₄≠R₁)替代R₂，关于R₃和R₄的等效电阻的大小，下列说法正确的是

A．若串联时的等效电阻小于16，则并联时的等效电阻可能大于3

B．若串联时的等效电阻等于16，则并联时的等效电阻可能等于3

C．若串联时的等效电阻大于16，则并联时的等效电阻可能小于3

D．若串联时的等效电阻大于16，则并联时的等效电阻可能大于3

如图所示，小丽家浴室的浴霸由一只照明灯泡L、两只取暖灯L₁和L₂以及一个排风扇M组成，它们的额定电压均为220V。其中照明灯和排风扇都可以单独工作，两只取暖灯总是同时工作。在图所示的四个电路图中，符合上述要求的是
