我国北方常遭遇严重的沙尘暴天气．所谓沙尘暴可以简化为如下情景：快速向上刮起的大风将大量沙尘颗粒扬起后悬浮在空中（不动），这时风对沙尘的作用力与沙尘的重力平衡，其作用力大小可近似表达为，其中ρ为空气密度，S为沙尘颗粒的横截面积，v为风速．如果沙粒的密度ρ_沙为3×10³kg/m³，沙粒半径r为2.5×10^-4m，地面的空气密度ρ₀为1.25 kg/m³，那么要形成沙尘暴现象，地面的风速至少为____▲_____m/s．假设空气密度ρ随地面高度h的变化关系如图所示，那么当地面风速为8m/s时，当地沙尘暴的最大高度为____▲_____m．（g取10N/kg，沙粒可近似看成球体，且体积

)

如图所示暗箱，A、B、C、D为四个接线柱，现有三节干电池和1、2、3、5、10的电阻各一只，选用其中一些元件装入暗箱，并满足：

（1）AB间电压为3V不变；

（2）S接通时，V的示数为2V；

（3）S断开时，V的示数为1V．

请在图上画出满足上述要求的电路。

小明同学在学习“弹力”之后，课余时间利用刻度尺、砝码、弹簧来探究弹簧弹力与其伸长量的关系．探究活动如下：

（1）首先将弹簧悬挂在铁架台上，将刻度尺固定在弹簧一侧，弹簧轴线和刻度尺都应在___▲___方向（水平/竖直）

（2）弹簧自然悬挂，待弹簧稳定时，长度记为L₀，弹簧下端挂上砝码盘时，长度记为L_x；在砝码盘中每次增加10g砝码，弹簧长度依次记为L₁至L₆，数据如下表表：

表中有一个数值记录不规范，代表符号为___▲____．由表可知所用刻度尺的最小分度值为___▲___．

（3）如图是该同学根据表中数据作的图像，纵轴是弹簧下端挂上砝码和砝码盘的质量，横轴是弹簧长度与____▲_____的差值（L₀/L₁）．

（4）通过图像和表可知砝码盘的质量为____▲____ g．

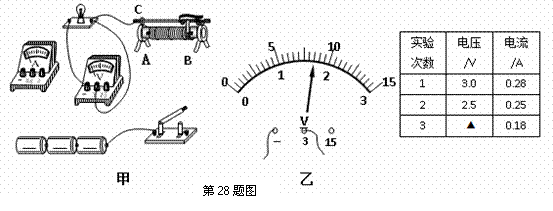

下列甲图是某实验小组探究小灯泡功率所用的器材，已知小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．

（1）请你用笔画线代替导线，将甲图实物连接完整．要求：滑动变阻器的滑片向右移动时小灯泡亮度变亮，连线不能交叉．

（2）该组同学连接好电路，将滑片P移到A端，并用开关试触，检查无误后，闭合开关，并调节滑片P，虽然两表示数能够发生变化，但发现灯泡电压无法降低到2.5V，其原因可能是______________▲______________．

（3）解决问题后，在实验过程中记录同学不小心漏填了一个电压的数据如图乙所示，请你读出该电压值填入表中的空格处．

（4）从表中数据可算出该灯泡的额定功率是____▲_____W．

如图所示，甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．

（1）在利用甲图“探究平面镜成像特点”的实验中，用玻璃板代替平面镜进行实验，是利用了玻璃板的　 　▲　 （填物理属性的名称），从而能便于确定　 ▲　　 的位置；

（2）下面表格中的数据是一位同学测量的四组像和物体到玻璃板的距离，实验中刻度尺的使用以及读数均正确．但是分析数据时发现第二组的数据有较大的偏差，你认为造成这个偏差的原因可能是　 　 ▲　　 .

A．选用的玻璃板太厚　　　　　　　　 B．选用的玻璃板太薄

C．在判断蜡烛B与蜡烛A的像是否完全重合时出现了较大偏差

　（3）在利用乙图装置做“验证凸透镜成实像规律”的实验时，陈刚把蜡烛离凸透镜90cm移动到120cm时，发现像几乎在离凸透镜5cm的地方，他判断凸透镜的焦距是___▲____cm，理由是：________________▲__________________．接着他把凸透镜放在如图示A位置时，光屏应向M点的___▲___（左/右）侧移动，才能接收到一个清晰的像；若固定光屏的位置于M点不动，要使光屏上得到一个清晰的像，他应把蜡烛向A点的___▲___（左/右）侧移动，当蜡烛移动到如图示B点时，无论怎样移动光屏都不能在光屏上得到烛焰的像，这时，通过透镜向烛焰同侧观察，能看到烛焰放大的虚像，若把蜡烛放到B点___▲___（左/右）侧，可以使虚像更大．

小明在“探究二力平衡条件”的实验中，将系于卡片两对角的线分别跨过左、右支架上的滑轮，并在两个线端挂上相同的钩码．当卡片静止时，发现拉线不在同一直线上（如图甲所示），于是他得出：二力平衡时，两个力可以不在同一直线上，你认为造成这种情况的原因是　　 ▲　　　 ，要得到科学的结论，请你给他提出一条改进建议是：　　　 ▲　　　　 ；

如图（a）所示的电路中，电源电压为6V且保持不变，滑动变阻器R₁标有“100Ω 2A”字样．闭合电键S后，电流表A₁和A₂的示数分别如图（b）所示．求：

（1）电阻R₂的阻值．

（2）通电10s钟，电流通过电阻R₂所做的功W₂

（3）在移动变阻器R₁的滑片P时，是否存在使两个电流表指针偏离零刻度角度恰好相同的情况？如果存在，请求出此时变阻器R₁消耗的功率P₁；如果不存在，请说明理由．

如图是某太阳能热水器，向其中注入50kg的水，阳光照射—段时间后，水温从10℃升高到50℃．水的比热容是4.2×10³J／（kg·℃）．试求：

（1）这段时间该热水器中的水吸收的热量是多少?

（2）如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8× 10⁷J，则这段时间该热水器的效率是多少?

（3）若用天然气来提供2.8×l0⁷J的热量，需完全燃烧多少m³的天然气．（天然气的热值为8.4×l0⁷J／m³，天然气完全燃烧放出的热量全部给水吸收．保留两位小数．）

一名工人用如图所示的滑轮组提起450N的重物，重物在5s内匀速上升了1m，动滑轮重50N，不计绳重及摩擦．求：

（1）绳的自由端A点下落的速度；

（2）此过程中额外功；

（3）滑轮组的机械效率．

（1）如图甲所示，工人用200 N的沿斜面向上的推力，将一个物重为300 N的木箱推上斜面．请作出木箱受到的重力和推力的示意图．

（2）如图乙所示，杠杆OA处于平衡状态，在图中分别画出力F和G对支点0的力臂L_F和L_G

（3）请根据平面镜成像特点，在图丙中画出物体AB在平面镜MN中所成的像A?B?．

（4）如图丁所示，根据磁感线的方向，标出通电螺线管和小磁针的N、S极及电源的正、负极．
