阅读短文，回答问题．　　

　　　　　　　　　　　　　　　　　 LED灯

夜幕下，我市马路边LED灯亮化工程形成了一道亮丽的风景．这种LED灯是通过光电转换来供电的．图20是利用太阳能给LED路灯供电的自动控制电路的原理示意图．其中，R是光敏电阻，此光敏电阻的阻值R、流过线圈电流I与光照度E(单位勒克斯，符号lx)之间的几次实验数据如下表所示．当线圈A中的电流I≥30.0mA时，动触点D与静触点G、H接触．当线圈A中的电流I<30.0mA时，动触点D与静触点E、F接触．

(1)由表格中数据可知，光敏电阻的阻值R随光照强度E的增强而　　　　　　　　；

(2)傍晚，当光照强度小于　　　　　lx(勒克斯)时，LED灯开始工作；

(3)电磁继电器上的电磁铁的连线简化示意图如图21，在图上标出它通电时的磁极．如想增大电磁铁的磁性，你的办法是　　　　　　　　　　　　　　　　 （写出一种）；

(4)一只功率为6 W的LED灯，其正常发光亮度相与30 W的日光灯相当．某间教室有20 盏30 W的日光灯，每天平均使用3h，如果能用6 W的LED灯替换，则一个月(按 30天计算)可节约电能　　　　 k w·h．

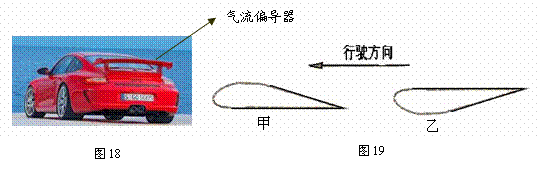

图18中的汽车是我们熟悉的交通工具，它给我们的生活提供了便利．汽车应用了许多物理知识：

（1）汽油机是汽车的“心脏”，汽油机的________冲程是将内能转化为机械能；

（2）小轿车前方的挡风玻璃是倾斜的，目的是为了使车内物体所成的_______像（选填“实”或“虚”）位于玻璃的上方，不妨碍司机视线；

（3）有的轿车尾部安装一个“气流偏导器”，它是依据在气体中，流速越大的位置压强      的原理，当轿车高速行驶时，如图19    （选填“甲”或“乙”）安装的偏导器能产生较大的抓地力．

小红同学用如图17甲所示的装置对冰加热，根据实验记录分别绘制了冰熔化时和水沸腾时温度随时间变化的图像，如图17乙、丙所示．请你回答：

（1）图17乙中，　　　 段表示冰的熔化过程，此过程中的特点是　　　　　　　 ；

（2）由图17丙可知，水的沸点是　　　 ℃，由此可判断出当时水面上方的气压　　　 （选填“高于”、“低于”或“等于”）1个标准大气压；

（3）婷婷同学评估小红同学所画的图像图17丙时指出：图像中的GH段不是根据实验数据画出来的，请你帮婷婷陈述其中的奥妙：　　　　　　　　　　　　　　　 ；

如图16甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R₁两端的电压随滑动变阻器R₂阻值变化的图像如图16乙所示．

问：

（1）当R₂为10Ω时，电压表V₁的示数是多少？

（2）当电压表V₁示数为2V时，R₁的阻值是多少？

（3）滑动变阻器的滑片P在b端时，电阻R₁的功率是多少？

一旅游观光艇（如图15），其部分技术参数如下表：（取：g=10N/kg，柴油的热值为4×10⁷J/kg，ρ_柴油=0.8×10³ kg/m³）

求：

（1）假设每位乘客的平均质量为60kg，观光艇满载乘客时，所受浮力是多少？

（2）观光艇以最大功率匀速行驶时，受到水的平均阻力是多大？

（3）若这次航行2小时共消耗柴油30L，则柴油发动机的效率为多少？

图15

小文和小丽探究“电流和电阻的关系”电路如图13所示．设计思路是“改变电阻，保持电压不变，获取相应的电流值”．

（1）请说出保持电压不变的方法：

（2）小丽按设计思路进行实验，收集数据如右表：

请根据表中数据，写出实验结论：不同的电阻，当它两端电压相等时，通过它的电流与　 成　　 比；

（3）小文实验时，发现自己桌子上的两个测量工具都是电流表．经过思考，利用现有器材，设计如图14所示电路，小文也完成了实验探究任务．请写出收集实验数据的步骤．

如图12所示，在研究光的反射规律的实验中，平面镜M平放在平板上，E、F是两粘接起来的硬纸板，可绕垂直于镜面的接缝ON转动．

（1）如图12甲，当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上可看到反射光线，若将AO向ON靠近，则OB　　　 ON．(选填“靠近”或“远离”)；

（2）如图12乙，把半面纸板F向前或向后折，则　　　 (选填“能”或“不能”)看到反射光线，说明：　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

（3）要得到反射角等于入射角的规律，需测出图12甲中的反射角∠　　　 （填写字母）和入射角大小，如这二个角相等，则得到反射角等于入射角的规律．你认为这样做需改进的地方有：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

（1）图中9天平读数是　　 g；

（2）体温计的示数如图10所示，其读数为 　　　　　　 ℃；

（3）用电流表测电流，示数如图11所示，其读数为 　　　　　 A；

（1）画出图6中光从水射入空气时，反射光线对应的入射光线及折射光线；

（2）如图7，用一只手把一小盆水端起，此时盆相当于一个杠杆．右图是它的示意图，图中O为支点，A为动力作用点．请你在示意图中画出最小动力F₁和阻力臂L₂；

（3）如图8所示的插座，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡），一台灯的插头插在这个插座上．若插座开关和指示灯用S₁、L₁表示，台灯开关和灯泡用S₂、L₂表示．小明断开或闭合S₁、S₂时，记录现象如下表．请你在答卷上根据题意连接电路图．

在图5电路中，R₁=20Ω，R₂=30Ω，闭合开关后，电流表的示数为0.6A．电阻R₁两端的电压是 　　　　 V，通过R₂的电流是　　 A，电路中的总电阻R_总是　 Ω．
