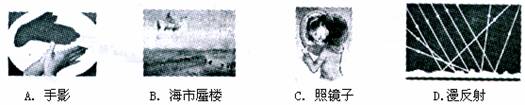

如图所示，对下列光学现象的描述或解释，正确的是( )
A．“手影”是由光的折射形成的
B．“海市蜃楼”是由光的反射形成的
C．小女孩在平而镜中看到的是自己的虚像
D．在漫反射中，不是每条光线都遵循光的反射定律
下列有关声现象的说法，不正确的是( )
A．吉他声是由琴弦的振动产生，并能像光一样在真空中进行传播
B．用手指在同一根琴弦的不同位置按压，可以弹奏出音调不同的声音
C．超声波可以粉碎结石．说明声音具有能量
D．合理利用噪声可以控制植物提前或推迟发芽，以此来除掉杂草
如图所示，对基本测量仪器的操作和使用，正确的是( )
两个实心正方体A、B由密度均为ρ的同种材料制成，它们的重力分别是G A、G B，将A、B均放置在水平桌面上时，如图25甲所示，两物体对桌面的压强分别是pA、pB，且pA:pB=1:2；当用甲、乙两滑轮组分别匀速提升A、B两物体，如图25乙所示，两动滑轮重均为G动，此时两滑轮组的机械效率之比为33:40；若将A物体浸没在水中，用甲滑轮组匀速提升，如图25丙所示，匀速提升过程A物体一直没露出水面，此时甲滑轮组的机械效率为75%。不计绳重和摩擦，ρ水=1.0×103kg/m3，求:
⑴A、B两物体的重力之比G A:G B是多少？
⑵滑轮组中的动滑轮重力G动是A物体重力G A的多少倍？
⑶A、B两个实心正方体的材料密度ρ是多少kg/m3？
F
如图24甲所示，电源电压为U保持不变，R0为定值电阻。闭合开关，电流表A的示数为I，电压表V1的示数为U1，电压表V2的示数为U2。移动滑动变阻器得到在不同电流下的U1—I图线和U2—I图线，如图24乙所示。
⑴随着电路中电流的增大，电压表V1的示数U1 ，电压表V2的示数U2 ；（选填“减小”或“增大”）
⑵在U—I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是 Ω；⑶请根据图像求电源电压U 和定值电阻R0的阻值。
如图23所示是某型号的电动巡逻车。已知该电动巡逻车运动时所受的阻力为人和车总重的0.04倍，某次巡逻时人和车总质量为1.0×10３kg, 在水平路面上以15Km/h的速度匀速行驶了20min。（g取10N/Kg）求：
⑴巡逻车通过的路程是__________km；
⑵巡逻车在水平路面上匀速行驶时受到的牵引力是__________N；
⑶若电动机把80%的电能用来牵引巡逻车克服阻力做功，则此次巡逻电动机消耗了多少电能？
对于杠杆的原理，我国古代也很注意研究，在古书《墨经》中就对杆秤作了科学的说明。某物理小组探究如图21所示的一杆秤，通过观察和测量知道：
杆秤上标有刻度，提纽在B点，秤钩在A点，O点为刻度的起点（为零刻度点，在B点左侧）。用刻度尺量出OA=l1，OB=l2。
⑴秤钩不挂重物时，秤砣挂在O点时杆秤平衡，则重心C应在B点的__________侧（选填“左”、“右”或“不确定”）。 设该杆秤秤砣的质量为m，则杆秤自身重力（不含秤砣）和它的力臂的乘积是__________。
⑵物理小组利用空瓶（空瓶质量比秤砣质量小一些）、细线和原有秤砣测出原秤砣的质量。方法是：用细线系在空瓶上并置于__________点，慢慢往瓶中加沙子，如果杆秤恰能平衡，相当于新做了一个秤砣，再把它挂在秤钩上，移动原秤砣位置至杆秤平衡，秤杆上的读数即为原秤砣质量。
⑶物理小组通过查资料得到“如果杠杆受两个阻力，杠杆的平衡条件是：F动l动=F阻l阻+F′阻l′阻，如图22所示”。则上一问中实际上只要有刻度尺利用科学推理也可测得秤砣质量，方法是：设想有两个完全一样的原秤砣甲、乙，将甲置于A点，乙置于B点右侧某点，杆秤恰好平衡。由杠杆的平衡条件可知，量出长度l1、l2后，只须从B点起向右量出长度__________，该位置杆秤上的读数即为秤砣的质量m。
如图19甲所示，是莉莉同学“测量小灯泡的电功率”的电路图，图19乙是实物连接图，其中电源电压是4.5V，小灯泡的额定电压为2.5V。
⑴图19乙已连接部分电路，请用笔画线代替导线按照电路图将电路连接完整，使滑片P向右移动时滑动变阻器接入电路的电阻变大。
⑵莉莉同学连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是__________。
A．电流表断路 B．小灯泡短路 C．小灯泡断路 D．滑动变阻器断路
⑶排除故障后，调节滑动变阻器的滑片到图示位置时，电压表的示数如图19丙所示，其示数为________V；若他想测量小灯泡的额定功率应将图19乙中的滑片向________（填“Ｃ”或“Ｄ”）端移动，使电压表的示数为2.5V。
⑷莉莉同学多次移动滑动变阻器的滑片，记下多组对应的电 压表和电流表的示数，并绘制成图20所示的图像。根据图像信息，可算出小灯泡的额定功率是__________W。通过图像还可以发现灯丝的电阻是变化的，这一现象表明：______________________________________。
图20
在“探究——凸透镜成像规律”的实验中：
⑵实验时，蜡烛随着燃烧而变短，光屏上的像将向______（选填“上”或“下”）移动；
⑶点燃的蜡烛分别放在a、b、c、d、四个不同的位置，如图17所示， 其中蜡烛放在__________处所得到的实像最小；放在__________处得到正立的虚像；在__________处的成像规律是放大镜的原理；
⑷照相机的镜头相当于一个凸透镜。如图18是我国海监人员正在用一台可变焦距的相机拍摄钓鱼岛，如果要让像更大一些，镜头焦距应该调得________（选填“较大”或“较小”）。
小红看到运动员拉弓射箭时，弓拉得越弯，箭射得越远。小红猜想：弹性势能的大小可能与物体的弹性形变有关。
⑴为验证其猜想是否正确，她设计了如图15所示的实验，将小球置于弹簧的右端，将同一个弹簧每次压缩__________的长度（弹簧被压缩后未超过其弹性限度），松开后小球弹开钻入同一位置的相同纸盒，并留在其中，分析比较纸盒__________，
从而比较同一弹簧在不同弹性形变时弹性势能的大小。⑵假若水平面绝对光滑，本实验将__________（选填“能”或“不能”）达到探究目的。
⑶小红根据实验现象认为：小球推动纸盒一起移动一段距离后都要停下来，所以弹簧、小球和木块所具有的能量最终都彻底消失了，你认为小红的观点是__________（选填“正确”或“错误”）的。
