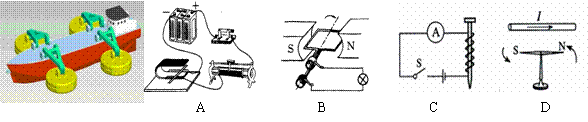

国外科研人员设计了一种“能量采集船”，如图所示，在船的两侧附着可触及水面的旋转 “工作臂”，每只“工作臂”的底端装有一只手掌状的、紧贴水面的浮标。当波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来。下列电器设备与“能量采集船”获得能量原理相同的是

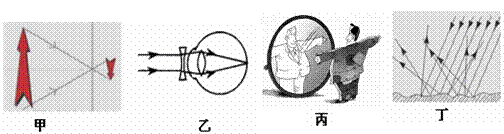

下列关于图中所示光学现象的描述或解释正确的是

A．图甲中，小孔成的是倒立的虚像　　　

B．图乙中，人配戴的凹透镜可以矫正近视眼　　　

C．图丙中，平面镜所成像的大小取决于物体离平面镜的距离　　　

D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律

 “生活处处有物理，留心观察皆学问”。下面是小强的观察和他对现象的解释，其中正确的是

  A．“公共场所不要大声喧哗”是要求人们在公共场所说话音调放低些

  B．炒菜时有“白气”冒出，这是汽化后的水蒸气

  C．教室里一个开关能同时控制两只灯，两灯同时亮、同时灭，这两只灯是串联的

  D．用吸管吸饮料是利用了大气压

生活中需要对一些物理量进行估测，以下估测最接近实际的是

A．一部手机的质量约是1kg       B．120W的电冰箱正常工作一天耗电约为3KW.h

  C．物理课本的宽度约为18cm      D．小明身体的体积约为500cm³

如图是某公司开发生产了“风光互补路灯”，该路灯只需要晒晒太阳吹吹风就能工作，它在有阳光时通过太阳能电池板发电，有风时通过风力发电机发电，二者皆备时同时发电，并将电能输至蓄电池储存起来，供路灯照明使用。为了能使蓄电池的使用寿命更为长久，一般充电至90％左右即停止，放电余留20％左右即停止电能输出。

下表为某型号风光互补路灯系统配置方案。问：

(1)当风速为6．0m／s时，风力发电机的输出功率将变为50W，在这种情况下，将蓄电池的电量由20％充至90％需多长时间?

(2)如果当地垂直于太阳光的平面得到的太阳辐射最大强度约为240W／m²，要想太阳能电池的最大功率达到36W，太阳能电池板的面积至少要多大?

风光互补发电系统是一将太阳能和风能转化为电能的装置。该系统无空气污染、无噪音、不产生废弃物。因此风光互补发电系统是一种自然、清洁的能源。该系统已经在路灯，野外作业的渔船，山区牧民家等大规模的普及。

Ⅰ．某渔船上安装了“风光互补发电”装置，利用太阳能电池板和风力发电机发电，以节省燃油，此装置由风力发电机、太阳能电池板、充电器、蓄电池等组成。

(1) 该装置的总质量为40Kg，与渔船的总接触面积为0.32m², 对渔船的压强多大 (g取10N/kg)？

(2)“风光互补发电”装置的发电功率为500W，正常工作1小时可产生多少电能?

（3）如图是不同发电方式的CO₂排放量，若在1000艘渔船上安装这套“风光互补发电”装置，则与燃油发电相比，夜晚正常发电8h至少减少CO₂排放多少kg?

某同学要测量一个额定电压是2.5V的小灯泡的额定功率，下图已经画出了实验电路图。

（1）如图所示的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。

（2）在闭合开关前，应该把滑动变阻器的滑片调到最　　　 左

（选填“左”或“右”）端。该同学在开关闭合后，发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，为了能使小灯泡发光，下一步应进行的操作是 (　　 ) C

A．更换一相同规格的小灯泡　　　　　 B．检查电路是否断路

C．移动滑动变阻器滑片，观察小灯泡是否发光

（3）然后正常进行实验，有关记录在右表：

①该同学观察到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮。你认为，根据他观察的现象和实验数据分析，可得出一些什么结论呢？　　　　　　　　　　　 灯泡实际功率越大，灯泡越亮（写出一条即可）。

②由于粗心大意，该同学没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻R=U²/R =(2.2V)²/0.22A =10Ω，再计算出灯泡两端电压为2.5V时的功率P= U²/R = (2.5V)²/10Ω=0.625W。则灯泡的额定功率　　　 ＜0.625W（选填“＞”、“=”或“＜”），原因是　　　　　　　　　　　　 。

（4）该同学在实验中进行了3次实验（测量），下列实验中也都采用了多次实验（测量），其中与本实验中多次实验的目的不同的是 (　　 ) A

A．探究重力与质量的关系时，改变钩码的质量进行多次实验

B．探究电流与电阻的关系时，改变定值电阻的阻值进行多次实验　

C．测量课本的长度时，进行多次测量

D．探究串联电路中电流的规律时，换用不同规格的灯泡多次实验

你也许会看到，在十字路口，一辆卡车、一辆小汽车和一辆摩托车并排停在白线的后面。绿灯一亮，三辆车同时起动，小汽车冲在最前面，摩托车其次，卡车最慢。

【猜想与假设】小明看到这一现象后，提出了如下猜想：

猜想一：机动车起动的快慢可能与其质量大小有关。

猜想二：机动车起动的快慢可能与                       有关。（请写出你的猜想）

【设计并进行实验】如果直接用卡车、小汽车和摩托车做实验，有些物理量难测量。所以，小明和几个同学设计如图所示的装置进行实验。实验步骤如下。请你将未完成的部分填写完整：

（1）选取质量较小的砖块，称出小车和砖块的总质量m₁；

（2）把砖块放到小车上，用弹簧测力计沿水平方向匀速拉动小车，并记下当拉力为F₁时，2s后小车离起点的距离为S₁；

（3）保持___________不变，记下当拉力为F₂时，2s后小车离起点的距离S₂；

（4）把小车上的砖块换成质量较大的，并称出它们的总质量m₂。再次用弹簧测力计沿水平方向匀速拉动小车，记下当拉力为F₁时，2s后离小车起点距离S₃；

（5）在（4）的基础上，仅将拉力F₁改为F₂，测出2s后小车离起点的距S₄。

【交流与评估】

（1）为了验证猜想一，应该比较          两次的实验数据。用弹簧测力计拉动测出拉力用以替代____________，测出启动后2s内前进的距离，是为了比较__________________。

（2）请你对上面的实验作出评估，指出实验中存在的困难：____________________ 。

太阳能热水器的电脑芯片可以通过“水位水温传感器”的电阻变化来检测水位和水温变化，从而自动控制进水、加热等。某型号的太阳能热水器的“水位水温传感器”有红、蓝、白、绿四根不同颜色的引出线，其内部结构示意图如图甲，其中的水位传感器利用不纯净的水能导电的性质来工作。解答下列问题：

（1）水位越高，红、蓝两线间的电阻　　　　 （选填“越大”或“越小”）。【图中的四个电阻阻值相等，水箱内A、B、C、D、E、F、G、H均为裸露的金属触点，忽略水的电阻】如果实际水位已经下降了，但它的显示屏总显示水是满的，那么水位传感器的故障原因是　　　　　　　　　　　　　　　　　　 。

（2）阴雨天时需要电辅助加热。已知加热功率为1500W，要把水箱里的150kg水从40℃加热到60℃，需要多长时间？[不计热损失]

（3）张杨手头有一个维修师傅换下来的“水位水温传感器”，其热敏电阻还是好的，于是就想自制一个指针式热敏温度计，他设计的电路如图乙所示。如果电路中电源电压等于l2V，定值电阻R₀的阻值是2kΩ，这种热敏电阻的阻值随温度变化的关系如图丙所示，那么，这个指针式热敏温度计的25℃温度刻度跟电压表多少伏的刻度对应？
