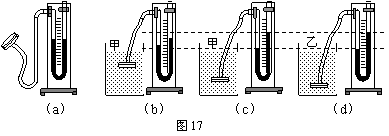

用如图17（a）所示的装置探究液体内部压强规律，该装置叫做   ⑻   , 实验时通过   ⑼  来反映被测压强大小的。将甲、乙两种液体分别倒入相同的容器中，其实验现象如图17中的（b）、（c）和（d）所示。则（b）、（c）所探究的因素是  ⑽   ；比较（c）和（d）可判断液体密度的大小，即ρ_甲  ⑾ ρ_乙。

如图16所示，研究平面镜成像特点时，M的位置应放置一块  ⑸  ，蜡烛在M中所成像的位置应在图中的   ⑹  处（选填“甲”、“ 乙”、“ 丙”或“丁”）。若在玻璃板的背面挡上一张黑纸，从前面看去   ⑺  看到蜡烛的像（选填“能”或“不能”）。

如图15所示的实验装置中，验证阿基米德原理的装置是  ⑴  ，测量大气压的装置是  ⑵  ，探究杠杆平衡条件的装置是  ⑶  ，探究压力作用效果的装置是  ⑷ 。（均选填字母）

如图14所示，电源电压为4伏保持不变，定值电阻R₁为5欧姆，R₂为标有“50Ω  1A”字样的滑动变阻器。闭合电键S，电流表指针偏转角度相同，求：

⑴通过R₁的电流。

⑵此时滑动变阻器R₂接入电路的阻值。

⑶将变阻器R₂的滑片P移至某一位置时，三个电表在量程不变的情况下，示数能否达到满量程？若可行，请计算出所对应的R₂值；若不行，请说明理由。

如图13所示，已知薄壁圆柱形容器A、B的底面积分别为0.01米²和0.02米² ，高均为0.12米，现分别盛有0.1米高的水和酒精。求：

⑴A容器中水对容器底的压强。

⑵B容器中酒精的质量。（ρ_酒=0.8×10³千克/米³）

⑶若使两容器内液体对各自容器底部的压力相等，小明和小华分别设计了不同的方法，如下表所示：

①请判断，两位同学的设计是否可行，在（　 ）用“√”或“×”表示。

②请选择其中一位同学的方法，通过计算说明该方法是否可行。

放在水平地面上的物体在20牛的水平拉力作用下移动了6米，当拉力消失后又移动了1米，求拉力所做的功。

某杠杆的动力F₁为30牛，阻力F₂为300牛，若动力臂l₁为2米，求杠杆平衡时阻力臂l₂的大小。

如图所示，重为5牛的金属球A对斜面的压力为4牛，请用力的图示法画出小球在图示位置时对斜面的压力F。

在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。

小周利用如图所示的装置探究螺线管一端的磁与电的关系。螺线管没有通电时，小磁针N极指向如图（a）所示，螺线管通电后，小磁针N极指向如图（b）、（c）、（d）和（e）所示。根据图中的操作和实验现象：

⑴小周分析比较图10（a）、（b）或（a）、(c)得到的结论是：“螺线管通电后周围存在磁场”。请判断小周的结论正确与否并简要说明理由。     （21）     。

⑵请你分析比较图10（b）、（c）、（d）和（e）得出初步结论：     （22）    。
