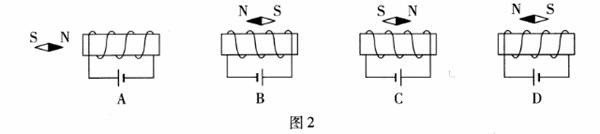

图2中小磁针的指向正确的是

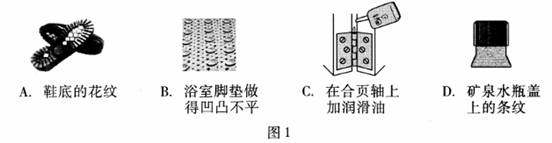

图1中的四个实例，目的是为了减小摩擦的是

一瓶矿泉水放入冰箱结冰后，下列物理量不发生改变的是

A．质量      B．温度        C．内能      D．密度

以下微观粒子按空间尺度由大到小排序正确的是

A．质子 原子核 原子      B．原子 原子核 质子

C．原子核 质子 原子      D．原子 质子 原子核

图18是一种新型吊运设备的简化模型示意图，图中虚线框里是滑轮组（未画出），滑轮组绳子的自由端由电动机拉动。工人师傅用该吊运设备先后搬运水平地面上的圆柱形物体A和物体B。物体A的底面积为S_A，密度为ρ_A，高度为h_A；物体B的底面积为S_B，密度为ρ_B，高度为h_B。当物体A所受竖直向上的拉力T₁为1500N时，物体A静止，地面对物体A的支持力为N₁。挂在滑轮组挂钩上的物体A匀速竖直上升4m的过程中，电动机对滑轮组绳子自由端的拉力为F₁，拉力F₁做的功为W。当物体B所受竖直向上的拉力T₂为1000N时，物体B静止，地面对物体B的支持力为N₂。挂在滑轮组挂钩上的物体B以速度v匀速竖直上升的过程中，电动机对滑轮组绳子自由端的拉力F₂为625N，拉力F₂做功的功率P为500W，滑轮组的机械效率为80%。已知：N₁=2N₂，5S_A=4S_B，8ρ_A=7ρ_B，2h_A=5h_B。不计绳的质量，不计滑轮与轴的摩擦。求：

（1）物体B匀速上升的速度v；

（2）拉力F₁做的功W。

如图17所示，电源两端电压不变。当只闭合开关S₁时，电流表的示数为I₁，电压表的示数为U₁，电阻R₁的电功率为P₁；当开关S₁、S₂、S₃都闭合时，电流表的示数为I₂，电压表的示数为U；当只闭合开关S₂时，电阻R₃的电功率为0.64W，已知：，。求：

（1）电阻R₂与R₃之比；

（2）电阻R₁的电功率P₁。

小阳家的热水器内装有质量为5kg的水，该热水器中水的温度从20°C升高到40°C。求这些水吸收的热量。[水的比热容为4.2×10³J/(kg·℃)]

为了探究平面镜成像时，像到平面镜的距离v与物到平面镜的距离u的关系，现将泡沫塑料板放在水平桌面上，再将白纸平放并固定在泡沫塑料板上，在白纸中间画一条直线MN，把一块带支架的平面镜（不透明）沿直线MN放置，使平面镜底边与直线MN重合，且使平面镜垂直于纸面，如图16所示。请你在图16装置的基础上，利用一把刻度尺和一盒大头针设计一个实验，证明：平面镜成像时，像到平面镜的距离v等于物到平面镜的距离u。请写出实验步骤，画出实验数据记录表。

利用一支温度计、一个小烧杯、一瓶酒精，设计一个实验，证明：酒精蒸发过程中吸热。请你写出实验步骤和实验现象。

小鹏利用滑轮组及相关器材进行实验，记录的实验数据如下表所示。请根据表中数据归纳出拉力F与重力G的关系：F =         。
