题目内容
3．利用图中的器材，测量小灯泡灯丝的电阻．（1）把图中的实物电路连接完整；
（2）请根据实物电路在虚线框内画出电路图；
分析 电流表测电路中电流应串联入电路，滑动变阻器调节灯泡亮度应与灯泡串联，由此画出电路图并连接实物．
解答 解：

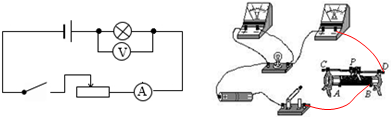

测小灯泡灯丝的电阻时，电流表应与灯泡串联，测通过灯泡的电流，小灯泡电流一般不会超过0.6A，所以可使用0-0.6A量程，滑动变阻器一上一下串联接入电路中．电路图和实物连接如图所示：
点评 本题考查测电阻的电路设计和实物连接，掌握实验原理，从而知道各元件的连接方式．
