题目内容

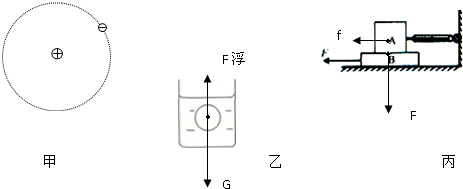

15．（1）如图甲所示，已知氢原子只有一个质子，一个电子，虚线表示氢原子核外电子的运动轨道．请在此图上完成氢原子的核式结构模型示意图，要求：标出原子核、电子的大致位置；用“+”、“-”分别标明原子核、电子的电性．（2）图乙为一实心铜球置于水中放手后的情形，请画出图中位置铜球受力示意图．
（3）如图丙，木板B在拉力F作用下缓慢向左移动，请画出物体A对木块B的压力和物体A受到的摩擦力示意图．
分析 （1）原子是由处于原子中心的带正电的原子核与核外带负电的电子组成，电子绕原子核做圆周运动；
（2）铜球在水中受重力与浮力的作用，重力的方向竖直向下，浮力的方向竖直向上；因为实心铜球置于水中放手后将下沉，所以重力比浮力大，线段的长度不同；
（3）压力垂直于受力面并指向受力面；摩擦力是阻碍物体相对运动的力，明确物体相对运动或相对运动趋势的方向才能确定摩擦力的方向．然后按照力的示意图的画法画出A物体所受摩擦力．
解答 解：
（1）原子的中心是带正电的原子核，带负电的电子在原子核外绕原子核做圆周运动，如下图所示．
（2）铜的密度比水大，因此放手后铜球在水中下沉，浮力小于重力；过球心分别沿竖直向下的方向和竖直向上的方向画一条带箭头的线段，分别用符号G和F浮表示；注意表示重力线段比表示浮力的线段要长些；如下图所示；
（3）物体A对B的压力方向竖直向下，作用在两物体的接触面上；
木块B在外力F的作用下由静止开始向左运动，物体A由于惯性要保持静止状态，所以A相对于B向右运动，则A受到B对它一个向左的摩擦力，其作用点可以画在A物体的重心，如下图所示．
故答案为：
点评 本题考查了原子的组成、力的示意图的画法，是一道基础题．
（1）画力的示意图时，首先根据物体的运动状态，判断出物体受力的大小关系；
（2）力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点．
