Question

14．进行“伏安法”测电阻的实验，器材有：电压为3V的电源，待测电阻R_X，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关．

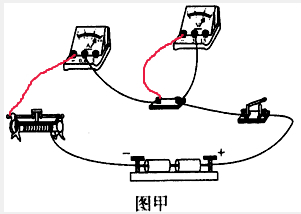

（1）请你用笔画线代替导线将图甲所示的实物电路连接完整．
（2）闭合开关前，滑动变阻器的滑片应该滑到最左 （选填“左”或“右”）端．
（3）某次测量时，电压表的示数为1.5V，电流表的示数如图乙所示，计算此时小灯泡灯丝的电阻值为4.7Ω （结果保留一位小数）．
（4）实验中如果不用滑动变阻器，对实验结果的影响是误差较大．

Answer 1

分析 （1）由题目中电流表的表盘确定电流表的量程，电流表与定值电阻串联，由电源电压确定电压表的量程，电压表与定值电阻并联，注意电压表和电流表的正负接线柱，滑动变阻器选择一上一下接线柱串联在电路中．
（2）闭合开关前，滑片处于最大阻值处．
（3）确定电流表的量程和分度值，读出电流值，并根据欧姆定律计算出R_x的阻值；
（4）测量电阻的阻值时，为减小误差，应多测几组数据求平均值．

解答 解：（1）滑动变阻器已经选定了下面接线柱，任意选择上面一个接线柱串联在电路中，由题目中电流表的表盘知，电流表选择0～0.6A量程，电流表与电阻串联，电源电压为3V，电压表选择0～3V量程，电压表与电阻并联，如图：

（2）滑动变阻器滑片处于最左端，滑动变阻器连入电路的电阻最大，电路电流最小，对电路起保护作用．
（3）由图乙知，电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数0.32A；则此时小灯泡灯丝的电阻值为R_x=$\frac{U}{I}$=$\frac{1.5V}{0.32A}$≈4.7Ω．
（4）测量电阻的阻值时，为减小误差，应多测几组数据求平均值，如果不用滑动变阻器，只能测一组数据，误差较大．
故答案为：（1）如图；（2）左；（3）4.7；（4）误差较大．

点评 此题是“伏安法测量电阻”的实验，考查了实物电路的连接及电路图的画法，同时考查了电流表的读数，伏安法测电阻综合性较强，涉及欧姆定律的应用和电流表、电压表、滑动变阻器的使用，这些都是常考的问题，要掌握好．
