题目内容
19．
某同学按照要求把两个小灯泡并联起来接入电路，开关控制两盏灯，连接电路如图所示，这个电路是否符合要求？当开关闭合后发生什么现象？能否只移动一根导线的接头就符合要求？怎样移动？（请用两种移动方法来做此题）
分析 （1）电路连接过程中出现的三中状态有通路、断路和短路；
（2）并联电路电流有多条路径，用电器互不影响．据此分析解答．
解答 解：（1）当闭合开关时，电流通过开关、导线直接回到电源负极，即发生短路；

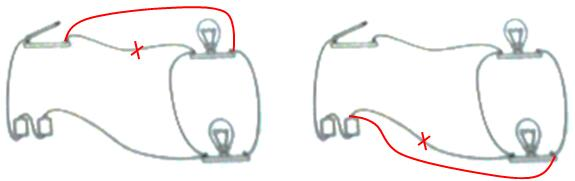

（2）要使电路中两灯并联，可将开关接灯泡的这根导线接到灯泡另一侧，或将电源正极到灯泡的导线接到灯泡的另一侧．如图如示：
点评 本题考查实物图的连接，本题比一般的实物连接又难了一步，难点是先找出错误的地方，再进行改正，一定要明白电路的组成．
