题目内容

按要求连图，要求：灯泡L1和L2并联，开关控制二个灯泡．

【答案】分析：根据并联电路的特点使两个灯泡并列连接（首首相连、尾尾相连），开关控制整个电路中，根据要求连接实物电路．

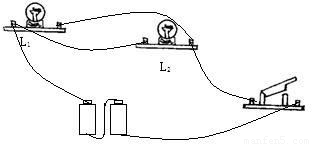

解答：解：先将干电池串联，然后用导线使两个灯泡并联，开关在干路中控制整个电路，按要求连接实物．如图所示

点评：本题考查设计电路的能力以及连接实物电路的情况，会按要求连接实物图．
练习册系列答案
相关题目
如图是“探究并联电路电流特点”实验时未连好的电路，现要求灯L1和灯L2并联，且电流表测灯L2中的电流．

（1）请你用笔画线表示导线完成电路连接．电源为串联在一起的两节新干电池，若用电压表测量图1中电源正负极间的电压，则其电压值为
3
3
V，若用电压表测量灯L1两端的电压，则示数为
3
3
V．
（2）按要求正确连接好电路后，闭合开关，电流表的示数如图2甲所示，则灯L2中电流为
0.36
0.36
A．
（3）在这个电路中，再用电流表测干路中的电流时，电流表的示数如图2乙所示，则干路中的电流为
0.8
0.8
A，灯L1中的电流为
0.44
0.44
A．
如图1是小青和小强在探究并联电路电流关系时未连接完好的电路．现要求L1和L2并联，且电流表测量L2的电流．

（1）请你用笔代替导线，按要求将图1电路连接完整．
（2）按要求连好电路后，闭合开关，电流表示数如图2所示，则L2的电流是
0.28
0.28
A．
（3）在这个电路中，用电流表测干路电流时，电流表示数如图3，则L1的电流是
2.32
2.32
A．
（4）上述实验中，另一小组先测得干路中电流，后测出通过灯L2的电流，由同组的小亮同负责改接电路，小亮改接后的电路如图4所示，你认为改接后的电路主要错误为：
①
电流表与灯泡并联
电流表与灯泡并联
；
②
电路短路
电路短路
．
设计电路
（1）如图甲所示，自制的转移开关时上的A、B、C、D四个按在木板上的图钉，其中B和C上各套一个曲别针，曲别针与图钉帽紧密接触但能转动，请按图乙所示电路图，以笔画线代替导线将图甲中的器材连接起来．

（2）在两条道路的交叉口安装红绿灯指挥车辆，可保障行车安全，如图a．当AB方向绿灯L2亮时，CD方向红灯L4同时亮；当AB方向红灯L1亮时，CD方向绿灯L3同时亮．请同学接上述要求在图b中的虚线框内画出L1、L2、L3、L4连接图；完成一个“红绿灯”的模拟电路（图b中S是一个单刀双掷开关．注意图中必须标注4个灯的代号L1、L2、L3、L4）．

（3）在图中，有带风叶的小电动机一只，电热丝一段，开关两只（S1、S2），插头一只，导线若干，利用这些器材可以连接成一个有冷、热两档风的电吹风电路．要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风．请你用笔画线作导线按要求将图中的元件连接起来（连线不要交叉）．

（4）如图所示是一个黑盒子，a，b是面板上两个窗口，a内是红灯，b内是黄灯，有三节干电池串联供电，只闭合S1时，红灯、黄灯都亮．只闭合S2时，两灯都不亮，S1、S2都闭合时，只有黄灯亮，请画出盒子内的电路图．

|（5）某校建教学楼、实验楼、图书馆接各一幢，每幢楼需要安装一个电铃，以便传递作息时间的信息，要求三个电铃用一个单刀多掷开关控制，同时每个电铃的工作互不影响，请你设计一个电路的原理图，电路元件从图中选取．（导线用笔画线表示）

（6）黑盒问题：某实验装置面板上有三个接线柱A、B、C和电灯、电铃各一个，如图所示．用导线连接A、B，铃响灯亮；用导线连接A、C，铃更响，灯不亮；用导线连接B、C，铃不响，灯不亮．试画出此装置的内部电路图．

（7）给你一个电池组，一个单刀双掷开关S1，一个单刀单掷开关S2，两只灯泡，要求闭合或开启开关，既可组成串联电路又可组成并联电路．试画出你的设计电路图．
（8）如图所示，是一封闭的盒子，面板上有红灯L1，绿灯L2，a，b，c为三个接线柱，盒子内有两节电池串联供电．当用导线接a，b时，两灯均不发光；用导线接b，c时，绿灯L2亮；用导线接a，c时，红灯L1亮．请画出盒内电路图．
根据图1所给出的实验器材，按要求连电路：
（1）L1和L2灯并联，开关S控制整个电路．
（2）用电流表A1测干路电流，电流表A2测通过灯L1的电流．
（3）根据上述要求连接实物图，并在方框内（图2）画出相应的电路图．
按要求作图：

（1）如图所示杠杆OBA处于平衡状态，请分别画出F1的力臂l1和F2的力臂l2．
（2）如图组装滑轮组，画出绳子绕法．要求：作用于绳子末端的拉力F=
13
G（不计动滑轮重和摩擦）．
（3）如图所示，灯L1、L2串联，电流表测电路中的总电流，请完成图中的连线，导线不要交叉．
