Question

根据图1所给出的实验器材，按要求连电路：
（1）L₁和L₂灯并联，开关S控制整个电路．
（2）用电流表A₁测干路电流，电流表A₂测通过灯L₁的电流．
（3）根据上述要求连接实物图，并在方框内（图2）画出相应的电路图．

Answer 1

分析：由题意可知，两灯泡并联，开关控制整个电路说明开关在干路上，电流表A₁测干路电流，电流表A₂测通过灯L₁的电流，据此连接实物图，并画出电路图．

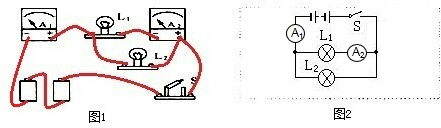

解答：解：从电源的正极出发，依次连接开关、电流表A₁、A₂、L₁，回到电源负极，最后灯泡L并接在电流表A₂和L₁两端，并根据实物图画出电路图，如下图所示：


点评：本题考查了正确连接电路和根据实物图画电路图的能力：先要判断电路的连接形式，再从电源的一极开始连起，先串后并，且在连接时开关的状态是断开的．
