Question

8．（1）请作出如图1中F的力臂；
（2）请在图2的括号中标出电源的正负极．

Answer 1

分析 （1）力臂是指支点到力的作用线的距离，是一个垂线段，不是一条直线．
（2）知道小磁针的磁极，根据磁极间的相互作用，可判断出通电螺线管的磁极，再根据安培定则判断出电流的方向从而找到电源的正负极．

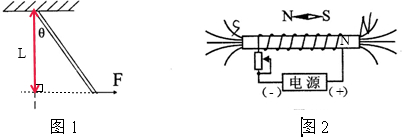

解答 解：（1）做拉力F的力臂，首先作出力F的作用线，然后过支点O向这个作用线作垂线，这个垂线段就是力臂，别忘了标上垂直符号，如下图中L所示：
（2）从图可知，小磁针的右端是S极，左端为N极；由于同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管的右端是N极，左端是S极．
根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右端为正极，左端是负极．如图所示：

点评 （1）本题考查了力臂的作法．关键是要作出支点到力的作用线的垂线段．
（2）安培定则涉及三个方向：电流方向；磁场方向；线圈绕向，告诉其中的两个可以确定第三个．其中的电流方向经常与电源的正负极联系在一起，磁场方向经常与磁感线方向、周围小磁针的NS极联系在一起．
