题目内容
如图所示电路，设电源电压不变，灯丝电阻不随温度变化．当只闭合开关S1时，电流表的示数是I1．当只闭合开关S2时，电流表的示数是I2．当断开S1、S2时，电流表的示数是I3，电压表V1、V2示数之比为2∶1，此时RL消耗的电功率为0.24 W；当开关S1、S2闭合时，灯L正常发光，电流表的示数为I4．已知I1∶I2＝2∶1，
求：(1)电阻R1与R2之比；
(2)电流I3与I4之比；
(3)灯L的额定功率．
答案：
解析：
解析：
|

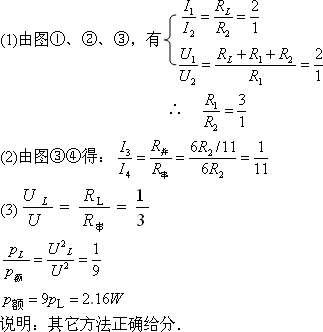

解：S1闭合，电路如图①， S2闭合，电路如图②， S1、S2断开，电路如图③，
S1、S2闭合，电路如图④，
|
