题目内容
4．如图所示，在测定小灯泡电功率的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，小明同学已连接了如图所示的部分电路，请你接着完成下列问题：
（1）用笔画线代替导线，将电路连接完整．
（2）如图1，在连接电路过程中，开关S应当处于断开状态，闭合开关前，滑动变阻器的滑片P应置于最右端．（填”最左“或”最右”）．
（3）连接好电路后，闭合开关，无论如何移动滑动变阻器滑片P，发现小灯泡始终不亮，但电流表无示数，电压表示数较大，则出现故障的原因可能是小灯泡断路．
（4）故障排除后，闭合开关，移动滑片P到某一位置，使电压表示数为2.5V．此时，电流表的示数如图2所示，则小灯泡的额定功率是0.5W．
分析 （1）滑动变阻器串联在电路中，且按“一上一下”的方式接入电路，
根据小灯泡的额定电压选择电压表的量程，并将其与小灯泡并联，注意正负接线柱；
（2）闭合开关前，为了保护电路，滑动变阻器的滑片处于最大阻值处．
（3）电流表没有示数，说明电路是断路，电压表有示数，说明与电压表串联的电路是通路．
（4）根据电流表选择的量程和分度值读出电流表的示数，然后根据P=UI求出小灯泡的额定功率．
解答 解：（1）滑动变阻器要按“一上一下”的方式串联接入电路，故只需将滑动变阻器上面任一接线柱与小灯泡的右接线柱连接，

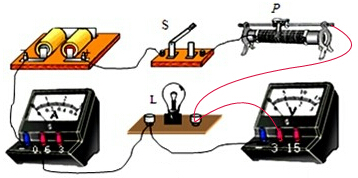

小灯泡的额定电压为2.5V＜3V，所以电压表选择0～3V的量程，故将电压表的“3”接线柱与小灯泡的右接线柱连接，如图所示：
（2）在连接电路过程中，开关S应当处于断开状态，闭合开关前，滑动变阻器的滑片P应置于最大阻值处，
由图1可知，滑动变阻器的左下接线柱接入电路，故滑动变阻器的滑片P应置于最右端．
（3）小灯泡不亮，电流表无示数，说明电路为断路；电压表有示数，说明与电压表并联的电路出现断路，即小灯泡断路．
（4）由图2可知，电流表选择的量程为0～0.6A，分度值为0.02A，示数为0.2A，
则小灯泡的额定功率：P=UI=2.5V×0.2A=0.5W．
故答案为：（1）见上图；
（2）最右；
（3）小灯泡断路；
（4）0.5．
点评 本题考查了实物电路的连接、实验注意事项、电路故障分析、电表读数、求灯泡额定功率等知识，属于电学实验常考内容，一定要牢固掌握，难度不大．
