题目内容
（8分）在答题卡相应位置作答：

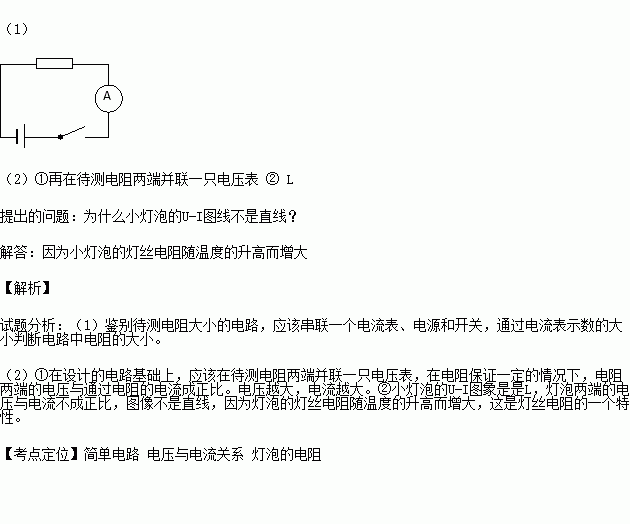

（1）王师傅修理电视机时，发现15 Ω和25 Ω的两个电阻的标称看不清了，请你帮他设计一个能够鉴别电阻阻值大小的最简单电路（电源使用旧的干电池），画在答题卡相应位置的虚线框内。
（2）王师傅怀疑厂家生产的定值电阻的阻值有误差，为进一步测量15 Ω电阻的阻值
①在你设计的最简电路图甲的基础上，你的修改是：
②小明用额定电压3.8 V的小灯泡替换15 Ω的定值电阻，重新做实验。根据实验数据绘制的小灯泡和定值电阻的U-I图象如图乙所示。小灯泡的U-I图象是 ，比较L1和L的两条图线，提出一个问题并解答：
提出的问题：
解答：
