Question

14．（1）光线从水中射入空气，在图上画出反射光线和折射光线的大致光路．
（2）完成透镜的光路图．

Answer 1

分析 （1）根据反射定律完成反射光线，即入射光线和反射光线分居法线的两侧，入射角等于反射角；然后根据折射定律完成折射光线，即光从水中斜射入空气时，折射光线和入射光线分居法线两侧，折射角大于入射角．
（2）在作凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．

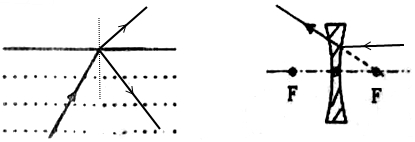

解答 解：（1）过反射点作法线，根据入射角等于反射角作出反射光线，再根据折射角大于入射角作出折射光线．如图所示：
（2）根据平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点作出入射光线，如图所示：

点评 （1）会根据反射定律完成反射光线，会根据折射定律完成折射光线．
（2）凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
