5．
小明卧室的用电器只有一盏照明灯，墙面一侧还有一个三孔插座．请在答题纸上指定位置的虚线框内画出该房间内电路的电路图．
分析 （1）开关控制灯泡时，火线首先进入开关然后进灯泡，零线直接进入灯泡．
（2）三孔插座接法：上孔接地线，左孔接零线，右孔接火线．
解答 解：（1）火线首先进开关然后进灯泡，零线直接进入灯泡．

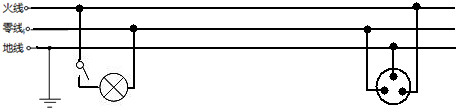

（2）三孔插座接法：上孔接地线，左孔接零线，右孔接火线．由于插座在墙上，三孔插座要靠近右侧．如图．
点评 掌握家庭电路中灯泡、开关、三孔插座、两孔插座、保险丝的接法．
