Question

5．用铅笔画线将图中的元件连成电路，要求一个开关控制一盏电灯，两灯并联，并在方框内画出电路图．（连线1分，画电路图2分；）

Answer 1

分析 并联的各电路元件互不影响，能独立工作；根据题目要求确定各电路元件的连接方式，然后连接电路图，最后根据实物电路图作出电路图．

解答 解：
先将干电池串联起来，开关与它所控制的电路串联，一个开关控制一盏灯，两灯泡应并联，

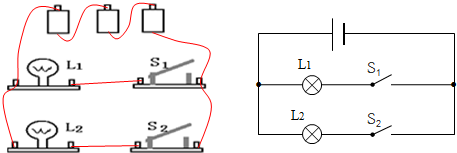

实物电路图和电路图如图乙所示：

点评 本题考查了连接实物电路图，作电路图，根据题目要求确定各电路元件的连接方式是正确解题的关键．
