题目内容
某实验小组的同学用“伏安法”测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W 左右．

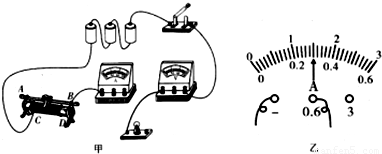

（1）请用笔画线代替导线，完成图乙中实物电路的连接，连线时导线不能交叉．
（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是______．
（3）故障排除后，移动滑动变阻器的滑片，小灯泡正常发光时，电流表示数如图甲所示，请读出电流表的示数，并填入表格中．
（4）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整．
| 电压U/V | 1.5 | 2.0 | 2.5 | 3.0 | 3.8 | 4.0 |
| 电流I/A | 0.2 | 0.22 | 0.25 | 0.28 | 0.34 | |
| 电功率P/W | 0.3 | 0.44 | 0.625 | 0.84 | 1.36 | |
| 灯泡发光情况 | 很暗→暗→正常发光→很亮 | |||||
（6）用图乙电路还可测量灯泡的______，当小灯泡正常发光时的电阻是______Ω（取整数）．
【答案】分析：（1）灯泡的额定电压确定电压表的量程，电压表与灯泡并联．
由灯泡的额定电压和额定功率求电流，来确定电流表的量程，电流表与灯泡串联．
注意电压表和电流表的正负接线柱．
（2）电流表指针不动，
如果电路电流太小，电路正常，灯泡不亮，灯泡两端电压较小，电压表示数较小．
如果电路无电流，电路断路，灯泡不亮，电压表示数为电源电压，电压表串联在电路中，灯泡断路．
（3）电流表读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．
（4）知道灯泡的额定电压和额定电流，根据P=UI计算额定功率．
（5）由实验数据得出，灯泡亮度跟灯泡实际功率有关，灯泡实际功率越大，灯泡越亮．
（6）知道灯泡的电压和电流，可以求出灯泡的电阻．
解答：解：（1）灯泡的额定电压为3.8V，电压表选择0～15V量程，电压表与灯泡并联．
电路电流约为：I=
=
=0.26A＜0.6A，所以电流表使用0～0.6A量程，电流表与灯泡串联．
电流从电压表和电流表的正接线柱流入，从负接线柱流出．如图．
（2）电压表有示数，且接近电源电压，电压表串联在电路中，灯泡断路，电流表无示数．
（3）电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.32A．
（4）P=UI=3.8V×0.32A=1.216W．
（5）实验过程中，灯泡越来越亮，实际功率越来越大，灯泡亮度取决于灯泡的实际功率．
（6）知道灯泡电压和电流，还能计算灯泡电阻．
灯泡正常工作时电阻：R=
=
=12Ω．
故答案为：（1）如图；（2）灯泡断路；（3）0.32；（4）1.216；（5）实际功率；实际功率越大；（6）电阻；12．
点评：（1）补全实物连接图时，主要考虑电压表、电流表、滑动变阻器：
电压表量程根据灯泡的额定电压或电源电压来确定，电压表并联在灯泡的两端．
根据灯泡的额定电压和电阻，或根据灯泡的额定电压和额定功率，来判断电流表的量程，电流表串联在电路中．
滑动变阻器有4个接线柱，选择一上一下接线柱接入电路，使滑动变阻器串联在电路中．
（2）从实验数据中总结灯泡亮度的决定因素，首先明白灯泡亮度与实际功率有关，才不会答出亮度与电压有关或亮度与电流有关．
由灯泡的额定电压和额定功率求电流，来确定电流表的量程，电流表与灯泡串联．
注意电压表和电流表的正负接线柱．
（2）电流表指针不动，
如果电路电流太小，电路正常，灯泡不亮，灯泡两端电压较小，电压表示数较小．
如果电路无电流，电路断路，灯泡不亮，电压表示数为电源电压，电压表串联在电路中，灯泡断路．
（3）电流表读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．
（4）知道灯泡的额定电压和额定电流，根据P=UI计算额定功率．
（5）由实验数据得出，灯泡亮度跟灯泡实际功率有关，灯泡实际功率越大，灯泡越亮．
（6）知道灯泡的电压和电流，可以求出灯泡的电阻．
解答：解：（1）灯泡的额定电压为3.8V，电压表选择0～15V量程，电压表与灯泡并联．
电路电流约为：I=
=
=0.26A＜0.6A，所以电流表使用0～0.6A量程，电流表与灯泡串联．电流从电压表和电流表的正接线柱流入，从负接线柱流出．如图．
（2）电压表有示数，且接近电源电压，电压表串联在电路中，灯泡断路，电流表无示数．
（3）电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.32A．
（4）P=UI=3.8V×0.32A=1.216W．
（5）实验过程中，灯泡越来越亮，实际功率越来越大，灯泡亮度取决于灯泡的实际功率．
（6）知道灯泡电压和电流，还能计算灯泡电阻．
灯泡正常工作时电阻：R=
=
=12Ω．故答案为：（1）如图；（2）灯泡断路；（3）0.32；（4）1.216；（5）实际功率；实际功率越大；（6）电阻；12．
点评：（1）补全实物连接图时，主要考虑电压表、电流表、滑动变阻器：
电压表量程根据灯泡的额定电压或电源电压来确定，电压表并联在灯泡的两端．
根据灯泡的额定电压和电阻，或根据灯泡的额定电压和额定功率，来判断电流表的量程，电流表串联在电路中．
滑动变阻器有4个接线柱，选择一上一下接线柱接入电路，使滑动变阻器串联在电路中．
（2）从实验数据中总结灯泡亮度的决定因素，首先明白灯泡亮度与实际功率有关，才不会答出亮度与电压有关或亮度与电流有关．
