题目内容
在图12 所示的电路中，电源电压保持不变。电阻R 1的阻值为20 欧，现将两个电流表A1 A2 分别串接在电路中，向左移动滑动变阻器R2 的滑片P，每次移动滑片P，均使变阻器R2 连入电路的电阻减少相同的阻值，两个电流表的示数如下表所示

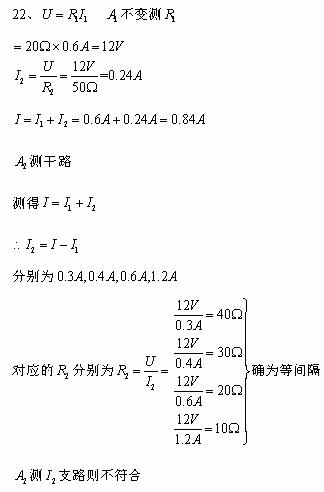

①求电源电压U
②若变阻器R 2连入电路中的阻值为50 欧时，求干路的电流I
③请通过计算说明电流表A 2串接在电路中的位置
