题目内容
【题目】如图所示，电源电压不变。R为滑动变阻器， 弹簧测力计下端挂一条形磁铁，且与电磁铁B在同一竖直线上，将开关S闭合，条形磁铁静止时，测力计的示数为F，则（ ）
A.通电螺线管上端为S极
B.只减少线圈的匝数，测力计的示数较小
C.将电源正负极对调，测力计的示数变小
D.当滑片P从上端移向下端时，测力计的示数变大
【答案】D
【解析】
A．由安培定则可知， 通电螺线管上端为N极；故A项不符合题意；
B．减小线圈匝数，电磁铁的磁性减弱，斥力减小，测力计的示数增大，故B项不符合题意；
C．将电源正负极对调后，由安培定则可知，通电螺线管上端为S极；由于同名磁极相互排斥，异名磁极相互吸引，所以将电源正负极对调后，测力计的示数变大；故C项不符合题意；
D．当滑片P从上端移向下端时，电路中的电阻变大，由欧姆定律可知，电路中的电流变小，导致电磁铁的磁性减弱，斥力减小，测力计的示数增大；故D项符合题意。
名校课堂系列答案
【题目】在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8V，滑动变阻器规格为“20Ω 2A”，小灯泡的额定电压U额＝2.5V，额定功率小于1.2W，两个阻值分别为10Ω、20Ω的定值电阻R0可供选择。
（1）为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示的电路，请用笔画线代替导线，完成图乙中实物电路的连接。
（__________）
（2）正确连接电路后，进行实验，记录的数据如表所示。当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为_____W。
实验次数 | 1 | 2 | 3 | 4 | 5 |
电压/V | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
电流/A | 0.24 | 0.32 | 0.38 | 0.44 | |
电功率/W |
（3）分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而_____。根据数据还可判断出，小聪在实验中选用的是R0＝________Ω的定值电阻。
（4）完成实验后，爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法，设计了如图丁所示的电路，所用电压表量程为“0～15V”，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为_____V；
②滑片不动，再将开关S1，拨至“2”，读出电压表示数为U0；
③小灯泡的额定功率：P额＝_________。（用U额、U0、R0表示）

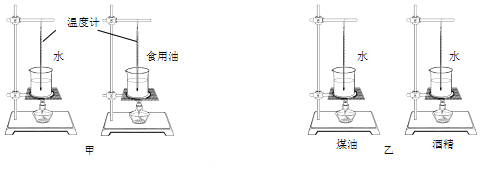

【题目】在“比较不同液体的吸热能力”实验中：
（1）除了图中所示器材，还需要的测量仪器有天平和_____。
（2）在甲装置中，分别给初温相同且_____相等的水和食用油加热。
（3）在甲装置中，用相同酒精灯给两种液体加热相同时间，其目的是为了保证两种液体_____相同。
（4）在甲装置中，两种液体升高相同的温度，给_____加热时间更长。
（5）乙装置中两个相同烧杯装有相同质量的水，灯中煤油和酒精的质量相等，进行“比较煤油和酒精的热值大小关系”实验，实验数据如表：
加热时间/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
甲杯水温/℃ | 25 | 27 | 29 | 32 | 34 | 36 | 38 |
乙杯水温/℃ | 25 | 26 | 27 | 28 | 29 | 30 | 31 |
分析数据可知：热值较大的是_____。
（6）通过实验数据直接计算出燃料的热值将_____（选填“偏大”或“偏小”）。
