题目内容

物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．

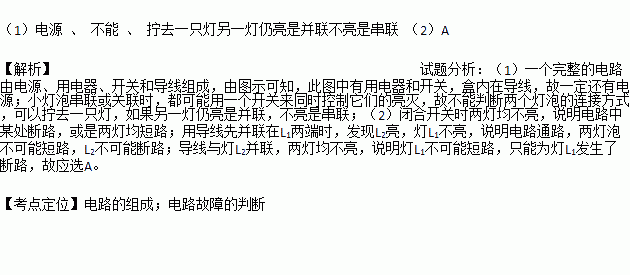

（1）当老师闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭．

①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是 ．

②根据上述现象，你 （选填“能”或“不能”）断定这两只小灯泡是串联的，不添加器材，请你判断两灯的连接方式． ．

（2）经过检验，这两只灯泡串联，但闭合开关S后，发现L1、L2均不亮．某同学用一根导线去查 找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯Ll不亮，然后并接在 L2两端时发现两灯均不亮，由此可以判断 ．

A．灯L1断路

B．灯L2断路

C．灯L1短路

D．灯L2短路
