Question

3．按要求完成作图：

（1）图1为用螺丝刀撬图钉的示意图，以O为支点，在图中画出阻力F₂的力臂l₂，并在A点画出最小动力F₁的示意图．
（2）如图2所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．
（3）根据手电筒的实物图（如图3所示），在虚线框内画出对应的电路图．

Answer 1

分析 （1）力臂即点到线的距离．先找点（支点），再作线（F₂的作用线），最后作点到线的距离．
由杠杆的平衡条件F₁L₁=F₂L₂可知，当动力臂最大时，动力最小，即最省力．连接支点和力的作用点A即是最大动力臂，当作用力与之垂直时，作用力最小．
（2）开关跟用电器之间属于串联使用，要使开关都闭合时两灯组成并联电路，把开关和电灯看作一个整体后，它们的首跟首相连，尾跟尾相连．
（3）从实物图中可以看出灯泡、开关串联连接，根据实物图用各元件符号表示即可．

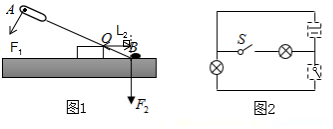

解答 解：（1）作出力F₂所在的直线，由支点O向这条线作垂线标出力臂l₂．
力臂越长越省力，最长的力臂即支点与作用点的连线，根据力臂的画法作出垂直于OA的作用力即可．
（2）由图可知把图中的开关和与其串联的电灯看作一个整体后，另一个电灯和下面的虚线框跟它并列连接，所以下面的虚线框为开关，上面的虚线框为电源，如下图所示：

（3）从电源正极出发，依次经过灯泡和开关，然后回到电源负极即可，如图所示：

点评 （1）求最小的力是常见的题型，关键是要找到离支点最远的点从而做出最长的力臂．
（2）能否熟知并联电路的连接特点是本题的解题关键所在．
（3）本题考查根据实物图画电路图的能力，能正确识别电路的连接方式是画电路图的前提．
