Question

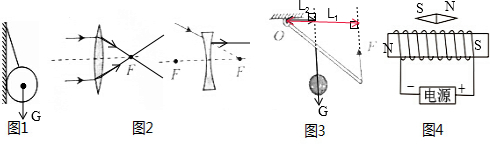

2．（1）作出图1小球重力的示意图；
（2）作出图2光线经凸透镜和凹透镜后的折射光线；
（3）请在图3中画出动力（F）和阻力（G）的力臂L₁和L₂；
（4）如图4所示，请分别标出通电螺旋管和小磁针的N、S极．

Answer 1

分析 （1）用一条带箭头的线段表示力的大小和方向即是力的示意图，重力的方向是竖直向下的，作用点在其重心上，重力的表示符号为G．
（2）先确定所给的入射光线和折射光线的特点，然后根据凹透镜和凸透镜的光学特点作图．
（3）画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂．
（4）根据安培定则判断螺线管的NS极．根据磁极间的相互作用可确定小磁针的磁极．

解答 解：（1）小球受重力的作用点在其重心O上，方向是竖直向下的，表示符号为G：
（2）平行于主光轴的光线经凸透镜折射后将过焦点，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴
（3）延长F的作用线，从支点到动力作用线F的距离，即为动力臂L₁；从支点到阻力作用线G的距离，即为阻力臂L₂；
（4）由安培定则可知，螺线管左端为N极，右端为S极，根据磁极间的相互作用可知，小磁针左端为S极，右端为N极，如图所示：

点评 此题考查力的示意图、透镜三条特殊光线的作图、力臂的画法、通电螺线管的磁场等多个知识点，是一道综合性较强的题目．
