题目内容
3．如图所示是一个指甲刀的示意图，下面说法正确的是（ ）
| A． | ABC是一个省力杠杆，支点在B点 | |
| B． | ABC是一个省力杠杆，支点在C点 | |
| C． | OBD是一个省力杠杆，支点在D点 | |
| D． | 指甲剪有三个杠杆，两个是省力杠杆，一个是费力杠杆 |
分析 杠杆可分为：省力杠杆、费力杠杆和等臂杠杆，可以从动力臂和阻力臂的大小关系进行判断，当动力臂大于阻力臂时，是省力杠杆；当动力臂等于阻力臂时，是等臂杠杆；当动力臂小于阻力臂时，是费力杠杆．

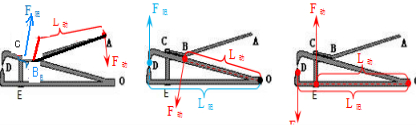

解答 解：分析如图，
A、B、杠杆ABC的动力臂大于阻力臂，是省力杠杆，支点在C点，故A错误，B正确；
C、D、杠杆OBD、OED的动力臂小于阻力臂，是费力杠杆，且OBD的支点在B点，故CD错误；
故选B．
点评 杠杆可分为：省力杠杆、费力杠杆和等臂杠杆，省力杠杆省力但费距离，费力杠杆费力省距离，等臂杠杆既不省力也不费力．
