题目内容

某电饭锅内有R0＝44 Ω、R＝2156 Ω的两根电热丝，将它接入电路，如图所示．当S分别置于“1”挡和“2”挡时，_______挡是保温状态；当S接“2”挡时，电路中的电流大小是_______A，通电100s电路产生的热量是_______J．

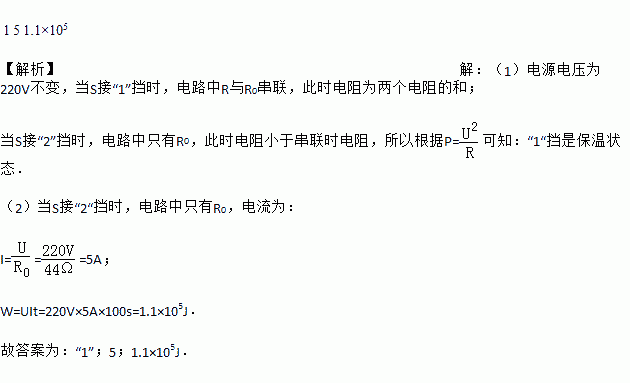

1 5 1.1×105 【解析】【解析】（1）电源电压为220V不变，当S接“1”挡时，电路中R与R0串联，此时电阻为两个电阻的和；当S接“2”挡时，电路中只有R0，此时电阻小于串联时电阻，所以根据P=可知：“1“挡是保温状态．（2）当S接“2“挡时，电路中只有R0，电流为： I===5A； W=UIt=220V×5A×100s=1.1×105J．故答...

练习册系列答案

世纪金榜百练百胜系列答案

世纪金榜金榜学案系列答案

黄冈100分闯关系列答案

原创课堂课时作业系列答案

全频道同步课时作业系列答案

通城学典活页检测系列答案

新课程素质达标学习与拓展系列答案

一线调研学业测评系列答案

学升同步练测系列答案

通成学典课时作业本系列答案

相关题目

小明学完电能表的使用后，想利用电能表测量电饭煲的电功率，他观察自家的电能表如图所示，此刻电能表的示数为 ______________kW•h；该电能表允许接入用电器的最大电功率是______________W；将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯 6 分钟闪烁了 320 次，则他家电饭煲的功率是______________ kW．

8032.6 2200 1 【解析】由图可知，电能表的示数为8032.6kW?h；该电能表允许接入用电器的最大电功率：P＝UI＝220V×10A＝2200W；电能表的指示灯6min闪烁了320次，电饭煲消耗的电能： W＝＝0.1kW?h，电饭煲的电功率：P＝＝1kW.

飞机飞行时，机翼上方的空气流速比机翼下方的空气流速______一些，于是机翼上方所受空气的压强______于下方所受空气的压强而产生升力（选填“大”或“小”）。

大小【解析】试题分析：等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速；而下表面平直，因此机翼下方的流速大致等于前方的流速，从而可以知道，机翼下方的流速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力．故答案为：大；小．

如图为研究二力平衡条件的实验装置，下列关于这个实验的叙述错误的是：（）

A. 为了减小摩擦，应选用尽量光滑的水平桌面

B. 为使实验效果明显，应选用质量较大的小车

C. 调整两边的托盘所放的钩码数量，可以改变力的大小

D. 将小车扭转一个角度，是为了改变力的作用线的位置

B 【解析】探究二力平衡，摩擦力会影响是否平衡的判断，故应减小。减小摩擦力的影响后，托盘的钩码重力就代表拉力大小，因此调整数量可判断平衡力的大小关系。扭转一个角度改变了2个力的方向，可判断平衡力是否共线。

通过某导体的电流为0.5A，工作10s电流做功180J，可知导体两端的电压为________V；在该导体两端的电压为零时，导体的电阻为_________Ω。

36 72 【解析】导体两端的电压为：U＝＝36V，导体的电阻为：R＝＝72Ω，∵导体电阻的大小与两端的电压无关，∴该导体两端的电压为零时，导体的电阻仍为72Ω.

如图一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，发现A、B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，则电路中的故障原因是 ( )

A. 开关S接触不良 B. 灯泡的灯丝断了

C. 导线CD间有断路 D. 无法确定

C 【解析】试题分析:一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，发现A、B、C三点处测电笔的氖管发光，说明这三个点都和火线连接的。D点处测电笔的氖管不发光，可以确定是导线CD间有断路。 A．开关S接触不良不合题意； B．灯泡的灯丝断了不合题意； C．导线CD间有断路符合题意； D．无法确定不合题意；故选C。考点:本...

某实物投影机有10个相同的强光灯L1～L10 (24V／200W)和10个相同的指示灯X1～X10(22V/2W)，将其连接在220V交流电源上（设电源电压保持不变），电路见图，若工作一段时间后，L2灯丝烧断，则 ( )

A. X1功率减小，L1功率增大 B. X1功率增大，L1功率增大

C. X2功率增大，其他指示灯的功率减小 D. X2功率减小，其他指示灯的功率增大

C 【解析】解答：L2与X2并联，灯丝烧断，X2两端电压增大，由P知，照明灯X2电阻不变，实际功率变大；在串联电路中总电压等于分电压之和.X2两端电压增大，所以其它灯组两端电压减小，由P知：其它指示灯电阻不变，实际功率减小。故选：C 点睛：由电路连接知：各照明灯与对应的指示灯并联，各组（照明灯+指示灯）灯串联．每组中的照明灯和指示灯是并联的，所以总电阻要小于照明灯或指...

国庆假期，公园里游人如织．有来自外地的四位游客在同一地点，分别用不同型号的甲、乙、丙、丁相机（焦距f甲＞f丙＞f丁＞f乙），对同一景物﹣﹣“亭子”，各拍了一张照片，如图 A、B、C、D所示．我们可以判定：乙相机拍摄的照片是（）

A. B. C. D.

B 【解析】凸透镜成像时，若物体在凸透镜焦点以外，则物距减小，像距增大，像变大。由图知道，乙相机的像距（底片到镜头的距离）最小，像最小，所以照片B是用乙拍摄的，故选B。

如图，在盛水杯子的杯口盖上明信片，将一枚鸡蛋放在明信片上．用手指将明信片弹飞，鸡蛋掉入水中．下列分析错误的是（）

A. 明信片被弹飞前，鸡蛋对明信片的压力和明信片对鸡蛋的支持力相互平衡

B. 明信片被弹飞，说明能改变物体的运动状态

C. 明信片被弹飞时，鸡蛋没有随明信片一起飞出去是由于鸡蛋具有惯性

D. 明信片被弹飞后，鸡蛋掉入水中是由于受到重力

A 【解析】鸡蛋对明信片的压力和明信片对鸡蛋的支持力大小相等、方向相反，作用在同一条直线上，因此二力是相互作用力，故A错误；明信片被弹飞，明信片由静止变为运动，说明力可以改变物体的运动状态，故B正确；明信片被弹飞前，鸡蛋静止在明信片上，明信片被弹飞时，鸡蛋由于惯性，还要保持原来的静止状态，所以鸡蛋没有随明信片一起飞出去，故C正确；明信片被弹飞后，鸡蛋由于受到重力的作用，因此落入杯中，故D正确...
