题目内容
 |
为了验证“力的作用是相互的以及相互作用力的大小相等”，某实验小组设计了如图所示的实验装置，整个装置放在水平桌面上，其中A、B两木块叠放在一起，两个轻质弹簧测力计C、D的一端与两木块相连，另一端固定在铁架台E、F上，如图甲所示。
⑴在甲图中，缓慢向两侧移动铁架台E和F，保持木块A与B位置不动，整个装置静止后，木块A所受静摩擦力fA的方向向＿＿＿＿＿，大小应该等于弹簧测力计＿＿＿＿的示数（填“C”或“D”）。
⑵实验中发现，弹簧测力计C的示数不等于弹簧测力计D的示数。经过讨论，同学们完善了实验装置，如图乙所示。放置细圆木条是为了消除＿＿＿＿＿＿＿＿＿＿＿＿之间的摩擦力对实验的影响。
⑶同学们利用完善后的装置重新进行实验，整个装置静止后，弹簧测力计C的示数为2 N，弹簧测力计D的示数如图所示。由此可知，弹簧测力计D对物体A的拉力FA＝＿＿＿＿N。
⑷请你写出利用完善后的实验及数据分析验证“力的作用是相互的以及相互作用力的大小相等”的过程：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
一线名师权威作业本系列答案
小华家买了一个家用电吹风，如图17甲所示。其简化电路如图17乙所示，主要技术参数如右表。
| 型号 | SHZ2010－624 |
| 热风温度 | 50℃~75℃ |
| 额定功率 | 热风时：1000W |
| 冷风时：120W | |
| 额定电压 | 220V |
| 质量 | 0.5kg |
请解答如下问题：
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）当选择开关旋至
何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？
（3）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？
（计算结果保留一位小数）

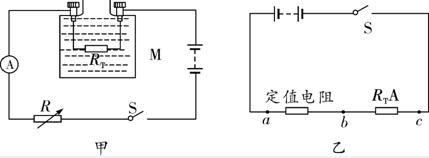

热敏电阻的阻值会随温度的改变而改变.小明同学用图甲所示的电路来探究热敏电阻RT的阻值与温度的关系.已知M为控温器，电源电压恒为12V，R为电阻箱（一种可以改变并读出阻值的变阻器）.
（1）在控温器中应该加入下列哪种液体？ .
A.自来水 B.煤油 C.食盐溶液
（2）当控温器中液体温度为80 ℃，电阻箱阻值为100Ω时，电流表的示数为0.1 A.则该温度下热敏电阻的阻值为 Ω.
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1A.通过计算得到 相关数据记录如下.从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而
.
温度t（℃） | 70 | 60 | 50 | 40 | 30 | 20 | 10 | …… |
电阻RT（Ω） | 22 | 28 | 35 | 44 | 56 | 73 | 94 | …… |
（4）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计（如图乙所示）.它可以直接在电压表刻度盘上读出相
应温度.若电压表的读数会随温度的升高而增大，则应在图乙中 两端接入一电压表.
A. ɑb B.bc C. ɑc
不发光.为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数.将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是( )
：在同一 ，液体向各个方向压强相等（2）比较3、4、5三组数据得出结论是：液体的压强随 增加而
