题目内容
小明做探究电流与电阻关系的实验．

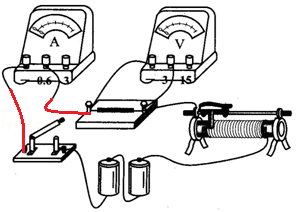

（l）如图甲所示，用笔划线代替导线，将电流表的两根引线接入电路．
（2）闭合开关后，向右移动滑动变阻器的滑片，直至电压表示数如图乙所示，其值为 V．此过程中，电流表示数 （变大/变小）．
（3）更换不同阻值的定值电阻，进一步实验，并将实验数据记录在表格中，分析表格数据可知第 次实验存在问题，
| 次数 | R/Ω | I/A |
| 1 | 5 | 0.3 |
| 2 | 10 | 0.2 |
| 3 | 15 | 0.1 |
（1）见下图 （2）1.5 变大 （3）2
