题目内容
小明做探究电流与电阻关系的实验．

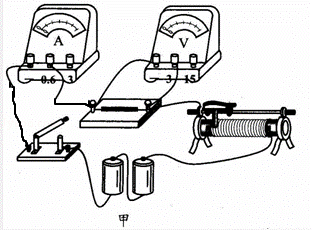

（l）如图甲所示，用笔划线代替导线，将电流表的两根引线接入电路．
（2）闭合开关后，向右移动滑动变阻器的滑片，直至电压表示数如图乙所示，其值为 V．此过程中，电流表示数 （变大/变小）．
（3）更换不同阻值的定值电阻，进一步实验，并将实验数据记录在表格中，分析表格数据可知第 次实验存在问题，
| 次数 | R/Ω | I/A |
| 1 | 5 | 0.3 |
| 2 | 10 | 0.2 |
| 3 | 15 | 0.1 |
（1）将电流表“﹣”的导线与开关的左接线柱相连，“0.6”接线柱与定值电阻左侧接线柱相连．
（2）由图知，电压表的示数为U=1.5V；
当滑片向右滑动时，滑动变阻器接入电路的电阻减小，电路总电阻减小，电源电压不变，所以电流增大；
（3）在研究电流与电阻关系时，要保持电阻两端电压一定．根据实验数据可以看出：第一组、第三组实验中，电阻两端电压都相等为1.5V；而第二组实验中，电阻两端电压为0.2A×10Ω=2V，所以第二组实验操作错误；纠正的方法是：向左调节滑动变阻器滑片，使电阻两端电压仍为1.5V，记录此时的电流．
故答案为：
（1）电流表连接如下图：
（2）1.5；变大；
（3）二；电压不是1.5V；左．
