Question

20．作图题：

（1）如图1是在空气中飞行的足球，画出足球所受重力的示意图；
（2）如图2是重为2牛的木块放在水平面上，用力的示意图法作出木块对水平面的压力F₁．
（3）如图3所示一个重为15N的木块从斜面上滚下，用力的示意图法画出木块受到的重力和木块对斜面的压力；
（4）如图4所示是人在步行前进时后脚蹬地的情景，在图中画出地面受到鞋子摩擦力的示意图．

Answer 1

分析 （1）根据重力的方向总是竖直向下的，并过重心表示出重力的作用点和方向．
（2）已知木块重力15牛，但要求画出的是木块对地面的压力．因此，分析时要搞清在此种状态下，重力与压力的关系，明确压力的三要素（大小、方向、作用点），用带箭头的线段表示．
（3）重力是作用在物体上的力，作用点画在物体的几何中心，方向是竖直向下的；
物体对斜面的压力，作用在斜面上，作用点就画在斜面上，方向是垂直斜面向下的．
（4）摩擦力是由于物体相互接触，并且发生相对运动或者有相对运动的趋势而产生的，摩擦力的方向与物体相对运动或相对运动趋势的方向相反．

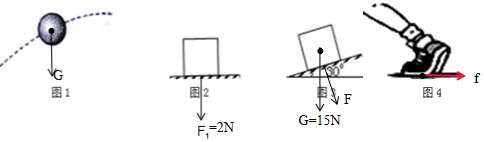

解答 解：（1）由于足球是形状规则的物体，其重心在其几何中心（球心）上；过球心做竖直向下的力，即重力；如图所示：
（2）压力的大小等于重力，为2N，方向垂直于接触面向下，作用点在接触面上．如图所示：
（3）找出物体的重心（几何中心），画一竖直向下的线段，标出箭头，记为G，大小为15N；
在物体和斜面的接触面上找一点作为力的作用点，画一垂直斜面向下的线段，标出箭头，记为F．如图所示：
（4）人行走时后脚蹬地，有相当于地面向后运动的趋势，地面给脚向前的摩擦力，前脚相当于地面向前运动，受到地面向后的摩擦力；

点评 此题考查了力的示意图，画重力和压力的示意图时，需要注意的是两个力的作用点和方向均不相同．
