3．按要求作图：
（1）如图甲所示，一束平行于主光轴的光线射向凹透镜，请画出它的折射光线．
（2）如图乙所示，运动员将重2.7N的排球托起后，排球在空中继续向上运动，画出排球所受力的示意图．（不计空气阻力）
（3）如图丙所示，小磁针在条形磁体作用下处于静止状态．请标出小磁针的N极和A点处的磁场方向（用箭头表示）．

Answer 1

分析 （1）仔细观察入射光线和折射光线的特点，根据凹透镜的光学特点作图．
（2）重力是物体由于地球的吸引而受到的力，其方向永远竖直向下，因此在画排球所受重力时，也一定要把握这一点．
（3）根据条形磁体的NS极，利用同名磁极相互排斥原理确定小磁针的N、S极和磁场的方向．

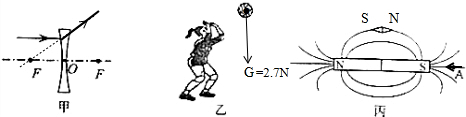

解答 解：（1）对于凹透镜，平行于主光轴的光线经凹透镜折射后折射光线的反向延长线通过焦点．如图所示：
（2）排球在空中飞行，忽略空气阻力，只受到重力作用，方向竖直向下，作用在排球的重心上．如图所示：
（3）条形磁体的左端为N极，右端为S极，则小磁针的左端为S极，右端为N极，在磁体外部磁感线从N极流向S极，故A点的磁场方向向左．如图所示：

点评 （1）凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点．
（2）重力是一种最常见，也最特殊的力，它的大小、方向、作用点永远不会受到它的运动状态的影响．
（3）此题考查学生对于磁体磁极的判断、磁场方向的理解和掌握．
