3．质量为10 kg的物体在水平面上向右运动，物体与平面间的动摩擦因数为0.2 。同时，物体还受到一个水平向左的20N的拉力，若g=10 N/kg,则物体受到的合力为　

A、0　　　　　　　　　 　B、20 N，水平向左　

C、20 N，水平向右　　　 　D、40 N，水平向左

2．下列关于重力的说法正确的是　

A、重力的方向总是垂直于支持面　　 B、重心有可能在物体外　

C、静止在斜面上的物体的重力可以分解为下滑力和对斜面的正压力

D、用细绳将物体竖直向上提起，物体静止时绳子受到了竖直向下的拉力就是物体的重力

1．直接用来测量物体重力的工具是　

A、台秤　　　　 B、杆秤　　　 C、弹簧秤　　　　　　 D、天平

22．在间距d=0.1m、电势差U=10³V的两块竖立平行板中间，用一根长l=0．01m的绝缘细线悬挂一个质量m=0.2g、电量q=10^－7C的带正电荷的小球，将小球拉到使细线恰呈水平的位置A后由静止释放(如图所示)，问：

(1)小球摆至最低点B时的速度多大？

(2)小球摆至最低点B时线中的拉力多大？

(3)若小球摆至B点时细线突然断裂，以后小球能经过B点正下方的C点(C点在电场内)，则BC相距多远？(g=10m／s²)

20． 已知ΔABC处于匀强电场中。将一个带电量q= -2×10^-6C的点电荷从A移到B的过程中，电场力做功W₁= -1.2×10^-5J；再将该点电荷从B移到C，电场力做功W₂= 6×10^-6J。已知A点的电势φ_A=5V，求B、C两点的电势分别为多少？并在图中画出通过A点的电场线。(保留作图痕迹)

翰林汇21。如图所示，射线管阴极K发射电子，阳极P和阴极K间加上电压后电子被加速。.A、B是偏向板，使飞进的电子偏离．若已知P、K间所加电压U₁，偏向板长L，板间距离d，所加电压U₂．电子质量m，电子电量e．设从阴极出来的电子速度为0．求电子：

(1)经过P板时的速度υ₀?

(2)飞出偏转电场时的速率υ_t?

(3)电子最终到达距离偏向板为R的荧光屏上的O′点，此点偏离入射方向的距离Y是多少?

19．有一个电容器，电容是1.5×，两板带有的电荷量分别为6×和―6×。如果两板间的距离为1，电容器两板间的电场强度是多大？保持电容器所带的电荷量不变，两板间的距离增大为2时，两板间的电场强度是多大？

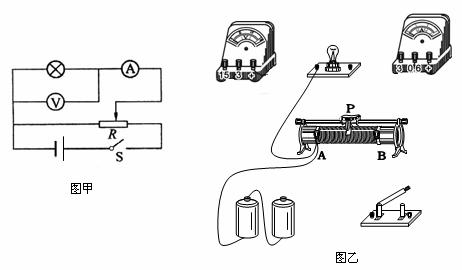

18．如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I-U特性曲线的实验电路图．

⑴ 根据电路图甲，用笔画线代替导线，将图乙中的实验电路连接完整．

⑵ 开关S闭合之前，图乙中滑动变阻器的滑片应该置于　　　　　 端(选填“A”、“B”或“AB中间”)

⑶ 实验中测得有关数据如下表：

根据表中的实验数据，在图丙中画出小灯泡的I-U特性曲线.

17．如图所示，毫安表内阻为100Ω，滿偏电流为10mA。R₁=100Ω，R₂=950Ω。当K₁闭合、K₂断开时可作　　 表，量程为　　　 ；

当K₁、K₂都闭合时可作　　　 表，量程为　　　 。

16．①有质量的物体周围存在着引力场。万有引力和库仑力有类似的规律，因此我们可以用定义静电场场强的方法来定义引力场的场强。由此可得，与质量为M的质点相距r处的引力场场强的表达式为E_G=　　 。(万有引力恒量用G表示)

②如图所示是一种通过测量电容器电容的变化来检验液面高低的仪器原理图(这种仪器的优点是将非电荷量的变化转换为电信号，使测量自动化).容器中装有导电液体，是电容器的一个电极；中间的芯柱是电容器的另一个电极，芯柱外面套有绝缘管(塑料或橡皮)作为电介质.电容器的两个电极分别用导线接到指示器上.指示器显示的是电容的大小，从电容的大小就可以知道容器中液面位置的高低.如图指示器显示出电容增大了，则可判断液面________(填“升高”或“降低”).

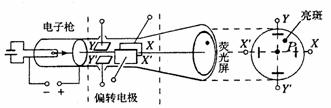

15．示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。如果在荧光屏上P点出现亮斑，那么示波管中的

　 A．极板x应带正电　　 B．极板x^/ 应带正电

　 C．极板y应带正电　　　 D．极板y^/应带正电
